P. 75

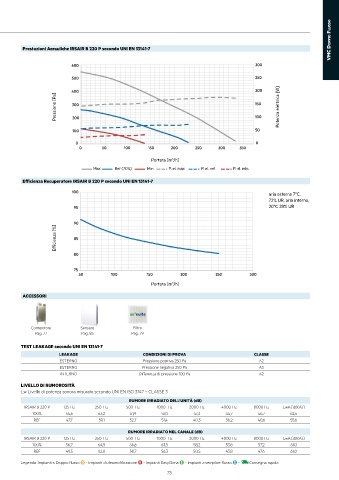

VMC Doppio Flusso
Prestazioni Aerauliche IRSAIR B 220 P secondo UNI EN 13141-7
600 300
500 250
400 200
Pressione [Pa] 300 150 Potenza elettrica [W]
100
200
100 50
0 0
0 50 100 150 200 250 300 350
Portata [m /h]
3
Max Ref (70%) Min P. el. max P. el. ref P. el. min
Efficienza Recuperatore IRSAIR B 220 P secondo UNI EN 13141-7
100 aria esterna 7°C,
72% UR, aria interna,
95 20°C 28% UR
90
Efficienza [%] 85
80
75
50 100 150 200 250 300
3
Portata [m /h]
ACCESSORI
®
Contenitore Sensore Filtro
Pag. 77 Pag. 83 Pag. 79
TEST LEAKAGE secondo UNI EN 13141-7
LEAKAGE CONDIZIONI DI PROVA CLASSE
ESTERNO Pressione positiva 250 Pa A2
ESTERNO Pressione negativa 250 Pa A3
INTERNO Differenza di pressione 100 Pa A2
LIVELLO DI RUMOROSITÀ
Lw Livello di potenza sonora misurato secondo UNI EN ISO 3747 – CLASSE 3
RUMORE IRRADIATO DELL'UNITÀ (dB)
IRSAIR B 220 P 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 54,6 63,2 61,9 58,1 47,2 44,7 46,7 62,6
REF 47,7 59,1 52,7 51,4 40,3 36,2 40,6 55,6
RUMORE IRRADIATO NEL CANALE (dB)
IRSAIR B 220 P 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 56,7 64,5 66,6 63,5 58,2 53,8 57,2 68,1
REF 49,5 62,8 58,7 56,3 50,5 43,8 47,6 61,0
Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
73
