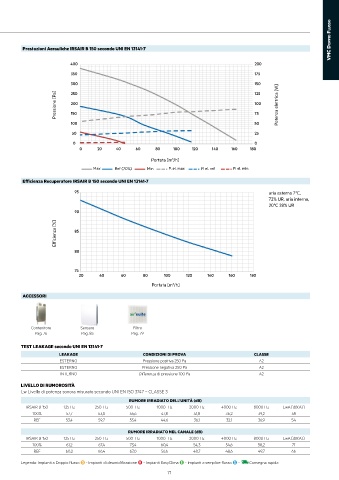

Page 73 - IRSAP - LISTINO VMC 2024 - FIDRA

VMC Doppio Flusso

Prestazioni Aerauliche IRSAIR B 150 secondo UNI EN 13141-7

400 200

350 175
300 150
Pressione [Pa] 200 100 Potenza elettrica [W]
125
250
150
75
100 50

50 25
0 0
0 20 40 60 80 100 120 140 160 180
Portata [m /h]
3
Max Ref (70%) Min P. el. max P. el. ref P. el. min

Efficienza Recuperatore IRSAIR B 150 secondo UNI EN 13141-7

95 aria esterna 7°C,
72% UR, aria interna,
20°C 28% UR
90
Efficienza [%] 85

80

75
20 40 60 80 100 120 140 160 180
Portata [m /h]
3
ACCESSORI

®
Contenitore Sensore Filtro
Pag. 76 Pag. 83 Pag. 79

TEST LEAKAGE secondo UNI EN 13141-7
LEAKAGE CONDIZIONI DI PROVA CLASSE
ESTERNO Pressione positiva 250 Pa A2
ESTERNO Pressione negativa 250 Pa A2
INTERNO Differenza di pressione 100 Pa A2

LIVELLO DI RUMOROSITÀ
Lw Livello di potenza sonora misurato secondo UNI EN ISO 3747 – CLASSE 3
RUMORE IRRADIATO DELL'UNITÀ (dB)
IRSAIR B 150 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 57,7 63,0 56,6 47,8 41,8 36,2 39,2 58
REF 53,4 59,7 53,4 44,6 36,1 32,1 36,9 54
RUMORE IRRADIATO NEL CANALE (dB)
IRSAIR B 150 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 61,2 67,4 73,4 60,4 54,3 54,6 58,2 71
REF 60,2 66,4 67,0 56,6 48,7 48,6 49,7 66

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
