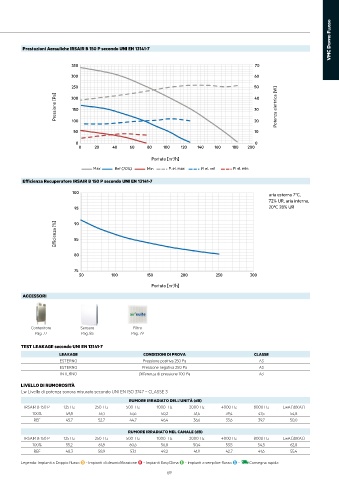

Page 71 - IRSAP - LISTINO VMC 2024 - FIDRA

VMC Doppio Flusso

Prestazioni Aerauliche IRSAIR B 150 P secondo UNI EN 13141-7

350 70
300 60
250 50
Pressione [Pa] 200 40 Potenza elettrica [W]

30
150
100
50 20
10
0 0
0 20 40 60 80 100 120 140 160 180 200
Portata [m /h]
3
Max Ref (70%) Min P. el. max P. el. ref P. el. min

Efficienza Recuperatore IRSAIR B 150 P secondo UNI EN 13141-7

100 aria esterna 7°C,
72% UR, aria interna,
95 20°C 28% UR

Efficienza [%] 90

85

80

75
50 100 150 200 250 300
3
Portata [m /h]
ACCESSORI

®
Contenitore Sensore Filtro
Pag. 77 Pag. 83 Pag. 79

TEST LEAKAGE secondo UNI EN 13141-7
LEAKAGE CONDIZIONI DI PROVA CLASSE
ESTERNO Pressione positiva 250 Pa A3
ESTERNO Pressione negativa 250 Pa A3
INTERNO Differenza di pressione 100 Pa A3

LIVELLO DI RUMOROSITÀ
Lw Livello di potenza sonora misurato secondo UNI EN ISO 3747 – CLASSE 3
RUMORE IRRADIATO DELL'UNITÀ (dB)
IRSAIR B 150 P 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 49,8 55,1 53,6 50,2 41,6 39,4 41,5 54,8
REF 45,7 52,7 44,7 46,4 36,6 33,6 39,7 50,0
RUMORE IRRADIATO NEL CANALE (dB)
IRSAIR B 150 P 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz LwA [dB(A)]
100% 55,2 61,8 60,6 56,8 50,4 53,5 54,5 62,8
REF 48,3 58,9 53,1 49,2 41,9 42,7 41,6 55,4

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
69
