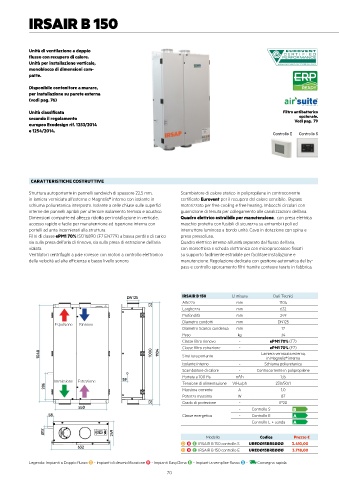

IRSAIR B 150

Unità di ventilazione a doppio
flusso con recupero di calore.
Unità per installazione verticale,
monoblocco di dimensioni com-
patte.
Disponibile contenitore a murare, READY
per installazione su parete esterna
(vedi pag. 76) ®

Unità classificata Filtro antibatterico
opzionale.
secondo il regolamento Vedi pag. 79
europeo Ecodesign rif. 1253/2014
e 1254/2014.
Controllo E Controllo S

CARATTERISTICHE COSTRUTTIVE

Struttura autoportante in pannelli sandwich di spessore 22,5 mm, Scambiatore di calore statico in polipropilene in controcorrente
in lamiera verniciata all’esterno e Magnelis® interno con isolante in certificato Eurovent per il recupero del calore sensibile . Bypass
schiuma poliuretanica interposto. Isolante a celle chiuse sulle superfici motorizzato per free cooling e free heating. Imbocchi circolari con
interne dei pannelli apribili per ulteriore isolamento termico e acustico. guarnizione di tenuta per collegamento alle canalizzazioni dell’aria.
Dimensioni compatte ed altezza ridotta per installazione in verticale, Quadro elettrico estraibile per manutenzione, con presa elettrica
accesso rapido e facile per manutenzione ed ispezione interna con maschio protetta con fusibili di sicurezza su entrambi i poli ed
portelli ad anta incernierati alla struttura. interruttore luminoso a bordo unità. Cavo in dotazione con spina e
Filtri di classe ePM1 70% ISO16890 (F7 EN779) a bassa perdita di carico presa pressofusa.
sia sulla presa dell’aria di rinnovo, sia sulla presa di estrazione dell’aria Quadro elettrico interno all’unità separato dal flusso dell’aria,
viziata. con morsettiera e scheda elettronica con microprocessore fissati
Ventilatori centrifughi a pale rovesce con motori a controllo elettronico su supporto facilmente estraibile per facilitare installazione e
della velocità ad alta efficienza e basso livello sonoro. manutenzione. Regolazione dedicata con gestione automatica del by-
pass e controllo sporcamento filtri tramite contaore tarato in fabbrica.

DN125 IRSAIR B 150 U. misura Dati Tecnici
Altezza mm 1104
52
Larghezza mm 632
Profondità mm 249
Diametro condotti mm DN125
Espulsione Rinnovo
Diametro Scarico condensa mm 17
Peso kg 34
Classe filtro rinnovo - ePM1 70% (F7)
Classe filtro estrazione - ePM1 70% (F7)
1040 1000 1104 Struttura portante - Lamiera verniciata esterna,
in Magnelis® interna
Isolante interno - Schiuma poliuretanica
Scambiatore di calore - Controcorrente in polipropilene
Portata a 100 Pa m /h 135
3
Immissione Estrazione 59 Tensione di alimentazione V/Hz/ph 230/50/1
286 Massima corrente A 1,0
Potenza massima W 87
52 Grado di protezione - IP20
550 - Controllo S B
58 Classe energetica - Controllo E A
- Controllo E + sonda A
Ø17 249
Modello Codice Prezzo €
D H E IRSAIR B 150 controllo S UREDØ15BRSØØØ 3.410,00
632
D H E IRSAIR B 150 controllo E UREDØ15BREØØØ 3.718,00
Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
