ACCESSORI

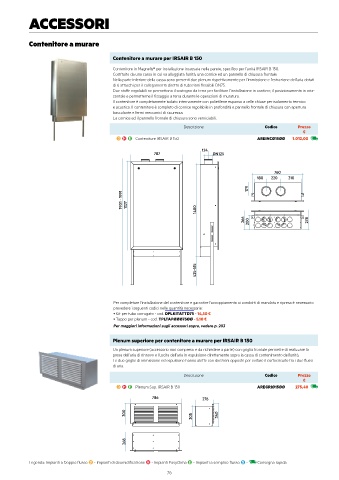

Contenitore a murare

Contenitore a murare per IRSAIR B 150
Contenitore in Magnelis® per installazione incassata nella parete, specifico per l’unità IRSAIR B 150.
Costituito da una cassa in cui va alloggiata l’unità, una cornice ed un pannello di chiusura frontale.
Nella parte inferiore della cassa sono presenti due plenum rispettivamente per l’immissione e l’estrazione dell’aria dotati
di 6 attacchi per il collegamento diretto di tubazioni flessibili DN75.
Due staffe regolabili ne permettono il sostegno da terra per facilitare l’installazione in cantiere, il posizionamento in oriz-
zontale e permetterne il fissaggio a terra durante le operazioni di muratura.
Il contenitore è completamente isolato internamente con polietilene espanso a celle chiuse per isolamento termico
e acustico. Il contenitore è completo di cornice regolabile in profondità e pannello frontale di chiusura con apertura
basculante e fermi meccanici di sicurezza.
La cornice ed il pannello frontale di chiusura sono verniciabili.
Descrizione Codice Prezzo
€
D H E Contenitore IRSAIR B 150 AREINCØ15ØØ 1.012,00
124
787 DN125

760
180 220 310

179
1901 - 1991 1327

1400

266 200 278

124
787 DN125

425-515 760
180 220 310

179
1901 - 1991 786 276
Per completare l'installazione del contenitore e garantire l'accoppiamento ai condotti di mandata e ripresa è necessario
1327
prevedere i seguenti codici nelle quantità necessarie:
1400
300
• Kit per tubo corrugato - cod. DPLKITATTD75 - 14,50 € 340
305
• Tappo per plenum - cod. TPLTAPØØØ75ØØ - 5,10 € 266 278
Per maggiori informazioni sugli accessori sopra, vedere p. 203 200
Plenum superiore per contenitore a murare per IRSAIR B 150
268
Un plenum superiore (accessorio non compreso e da richiedere a parte) con griglia frontale permette di realizzare la
presa dell’aria di rinnovo e l’uscita dell’aria in espulsione direttamente sopra la cassa di contenimento dell’unità.
Le due griglie di immissione ed espulsione hanno alette con direzioni opposte per evitare il cortocircuito tra i due flussi
di aria.
425-515
Descrizione Codice Prezzo
€
D H E Plenum Sup. IRSAIR B 150 AREGRIØ15ØØ 275,40

786 276

300 305 340

268

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
