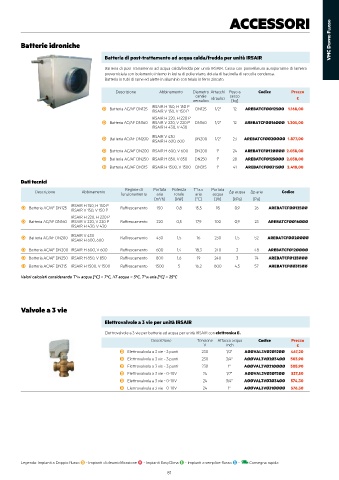

Page 83 - IRSAP - LISTINO VMC 2024 - FIDRA
P. 83
ACCESSORI
Batterie idroniche VMC Doppio Flusso
Batteria di post-trattamento ad acqua calda/fredda per unità IRSAIR
Batteria di post-trattamento ad acqua calda/fredda per unità IRSAIR. Cassa con pannellatura autoportante di lamiera
preverniciata con isolamento interno in lastra di poliuretano, dotata di bacinella di raccolta condensa.
Batteria in tubi di rame ed alette in alluminio con telaio in ferro zincato.
Descrizione Abbinamento Diametro Attacchi Peso a Codice Prezzo
canale secco
aeraulico idraulici [kg] €
IRSAIR H 150, H 150 P
D Batteria AC/AF DN125 IRSAIR V 150, V 150 P DN125 1/2" 12 AREBATCFØØ125ØØ 1.168,00
IRSAIR H 220, H 220 P
D Batteria AC/AF DN160 IRSAIR V 220, V 220 P DN160 1/2" 12 AREBATCFØØ16ØØØ 1.205,00
IRSAIR H 430, V 430
IRSAIR V 430
D Batteria AC/AF DN200 DN200 1/2" 23 AREBATCFØØ2ØØØØ 1.877,00
IRSAIR H 600, 600
D Batteria AC/AF DN200 IRSAIR H 600, V 600 DN200 1" 24 AREBATCFØ12ØØØØ 2.038,00
D Batteria AC/AF DN250 IRSAIR H 850, V 850 DN250 1" 28 AREBATCFØ125ØØØ 2.038,00
D Batteria AC/AF DN315 IRSAIR H 1500, V 1500 DN315 1" 41 AREBATCFØØ315ØØ 2.418,00
Dati tecnici
Regime di Portata Potenza T°out Portata
Descrizione Abbinamento ∆p acqua ∆p aria Codice
funzionamento aria totale aria acqua
[m /h] [kW] [°C] [l/h] [kPa] [Pa]
3
IRSAIR H 150, H 150 P
D Batteria AC/AF DN125 Raffrescamento 150 0,8 15,5 95 0,9 26 AREBATCFØØ125ØØ
IRSAIR V 150, V 150 P
IRSAIR H 220, H 220 P
D Batteria AC/AF DN160 IRSAIR V 220, V 220 P Raffrescamento 220 0,5 17,9 100 0,9 23 AREBATCFØØ16ØØØ
IRSAIR H 430, V 430
D Batteria AC/AF DN200 IRSAIR V 430 Raffrescamento 430 1,5 16 230 1,5 52 AREBATCFØØ2ØØØØ
IRSAIR H 600, 600
D Batteria AC/AF DN200 IRSAIR H 600, V 600 Raffrescamento 600 1,4 18,3 240 3 48 AREBATCFØ12ØØØØ
D Batteria AC/AF DN250 IRSAIR H 850, V 850 Raffrescamento 800 1,6 19 240 3 74 AREBATCFØ125ØØØ
D Batteria AC/AF DN315 IRSAIR H 1500, V 1500 Raffrescamento 1500 5 16,2 800 4,5 57 AREBATCFØØ315ØØ
Valori calcolati considerando T°in acqua [°C] = 7°C, ∆T acqua = 5°C, T°in aria [°C] = 25°C
Valvole a 3 vie
Elettrovalvole a 3 vie per unità IRSAIR
Elettrovalvole a 3 vie per batterie ad acqua per unità IRSAIR con elettronica E.
Descrizione Tensione Attacco acqua Codice Prezzo
V inch €
D Elettrovalvola a 3 vie - 3 punti 230 1/2" AØØVAL3VØ2Ø12ØØ 467,20
D Elettrovalvola a 3 vie - 3 punti 230 3/4" AØØVAL3VØ2Ø34ØØ 503,90
D Elettrovalvola a 3 vie - 3 punti 230 1" AØØVAL3VØ21ØØØØ 505,90
D Elettrovalvola a 3 vie - 0-10V 24 1/2" AØØVAL3VØ3Ø12ØØ 537,50
D Elettrovalvola a 3 vie - 0-10V 24 3/4" AØØVAL3VØ3Ø34ØØ 574,30
D Elettrovalvola a 3 vie - 0-10V 24 1" AØØVAL3VØ31ØØØØ 576,30
Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
