ACCESSORI

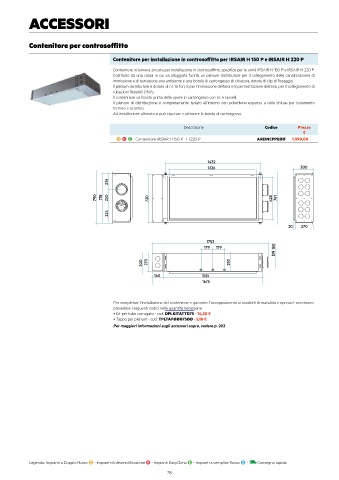

Contenitore per controsoffitto

Contenitore per installazione in controsoffitto per IRSAIR H 150 P e IRSAIR H 220 P

Contenitore in lamiera zincata per installazione in controsoffitto, specifico per le unità IRSAIR H 150 P e IRSAIR H 220 P.
Costituito da una cassa in cui va alloggiata l’unità, un plenum distributore per il collegamento delle canalizzazione di
immissione e di estrazione aria ambiente e una botola di cartongesso di chiusura, dotata di clip di fissaggio.
Il plenum distributore è dotato di nr. 16 fori, 8 per l’immissione dell’aria e 8 per l’estrazione dell’aria, per il collegamento di
tubazioni flessibili DN75.
Il contenitore va fissato prima delle opere in cartongesso con nr. 4 tasselli.
Il plenum di distribuzione è completamente isolato all’interno con polietilene espanso a celle chiuse per isolamento
termico e acustico.
Ad installazione ultimata si può stuccare e pitturare la botola di cartongesso.

Descrizione Codice Prezzo
€
D H E Contenitore IRSAIR H 150 P - H 220 P AREINCPPEØØ 1.590,00

1432
1326 300

234

790 718 250 720 628 761

234

30 270

1753
DN 160
179 179

300 270 250

160 1515
1675

Per completare l'installazione del contenitore e garantire l'accoppiamento ai condotti di mandata e ripresa è necessario
prevedere i seguenti codici nelle quantità necessarie:
• Kit per tubo corrugato - cod. DPLKITATTD75 - 14,50 €
• Tappo per plenum - cod. TPLTAPØØØ75ØØ - 5,10 €
Per maggiori informazioni sugli accessori sopra, vedere p. 203

Legenda: Impianti a Doppio flusso D - Impianti di deumidificazione H - Impianti EasyClima E - Impianti a semplice flusso S - Consegna rapida
