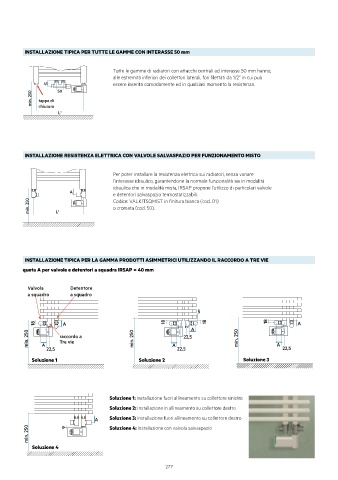

INSTALLAZIONE TIPICA PER TUTTE LE GAMME CON INTERASSE 50 mm
Tutte le gamme di radiatori con attacchi centrali ad interasse 50 mm hanno,
alle estremità inferiori dei collettori laterali, fori filettati da 1/2” in cui può
41 50 essere inserita comodamente ed in qualsiasi momento la resistenza.
min. 250 tappo di
chiusura
L'

INSTALLAZIONE RESISTENZA ELETTRICA CON VALVOLE SALVASPAZIO PER FUNZIONAMENTO MISTO
Per poter installare la resistenza elettrica sui radiatori, senza variare
l’interasse idraulico, garantendone la normale funzionalità sia in modalità
idraulica che in modalità mista, IRSAP propone l’utilizzo di particolari valvole
A e detentori salvaspazio termostatizzabili:
min. 250 L' Codice: VALKITSQMIST in finitura bianca (cod. 01)
o cromata (cod. 50).

INSTALLAZIONE TIPICA PER LA GAMMA PRODOTTI ASIMMETRICI UTILIZZANDO IL RACCORDO A TRE VIE
quota A per valvole e detentori a squadra IRSAP = 40 mm

Valvola Detentore
a squadro a squadro

5
18 A 18 18 18 A
A
min. 250 raccordo a min. 250 22,5 min. 250 A
Tre vie
A
22,5 A 22,5 22,5
Soluzione 1 Soluzione 2 Soluzione 3

Soluzione 1: installazione fuori allineamento su collettore sinistro
Soluzione 2: installazione in allineamento su collettore destro
A A Soluzione 3: installazione fuori allineamento su collettore destro
min. 250 min. 250 9 9 Soluzione 4: installazione con valvola salvaspazio

Soluzione 4
