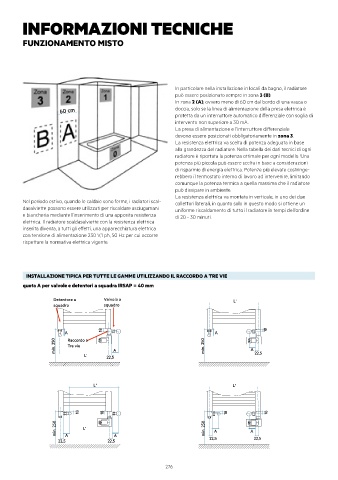

INFORMAZIONI TECNICHE

FUNZIONAMENTO MISTO

In particolare nella installazione in locali da bagno, il radiatore
può essere posizionato sempre in zona 3 (B).
In zona 2 (A), ovvero meno di 60 cm dal bordo di una vasca o
60 cm doccia, solo se la linea di alimentazione della presa elettrica è
protetta da un interruttore automatico differenziale con soglia di
intervento non superiore a 30 mA.
La presa di alimentazione e l’interruttore differenziale
devono essere posizionati obbligatoriamente in zona 3.
La resistenza elettrica va scelta di potenza adeguata in base
alla grandezza del radiatore. Nella tabella dei dati tecnici di ogni
radiatore è riportata la potenza ottimale per ogni modello. Una
potenza più piccola può essere scelta in base a considerazioni
di risparmio di energia elettrica. Potenze più elevate costringe-
rebbero il termostato interno di lavoro ad intervenire, limitando
comunque la potenza termica a quella massima che il radiatore
può dissipare in ambiente.
La resistenza elettrica va montata in verticale, in uno dei due
Nel periodo estivo, quando le caldaie sono ferme, i radiatori scal- collettori laterali, in quanto solo in questo modo si ottiene un
dasalviette possono essere utilizzati per riscaldare asciugamani uniforme riscaldamento di tutto il radiatore in tempi dell’ordine
e biancheria mediante l’inserimento di una apposita resistenza di 20 - 30 minuti.
elettrica. Il radiatore scaldasalviette con la resistenza elettrica
inserita diventa, a tutti gli effetti, una apparecchiatura elettrica
con tensione di alimentazione 230 V,1 ph, 50 Hz per cui occorre
rispettare la normativa elettrica vigente.

INSTALLAZIONE TIPICA PER TUTTE LE GAMME UTILIZZANDO IL RACCORDO A TRE VIE
quota A per valvole e detentori a squadra IRSAP = 40 mm
Detentore a Valvola a L'
squadro squadro

A 18 A 18
min. 250 Raccordo a A min. 250 A
Tre vie
L' 22,5 22,5

L' L'

18 18 18 18
min. 250 A L' A min. 250 A A

22,5 22,5 22,5 22,5
