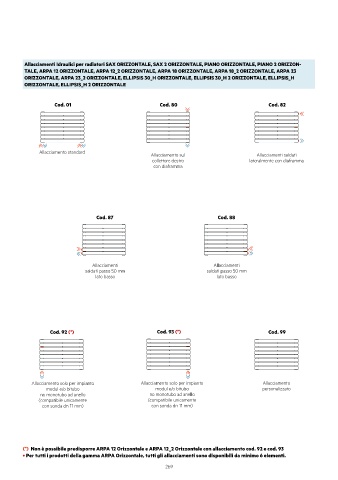

Allacciamenti Idraulici per radiatori SAX ORIZZONTALE, SAX 2 ORIZZONTALE, PIANO ORIZZONTALE, PIANO 2 ORIZZON-
TALE, ARPA 12 ORIZZONTALE, ARPA 12_2 ORIZZONTALE, ARPA 18 ORIZZONTALE, ARPA 18_2 ORIZZONTALE, ARPA 23
ORIZZONTALE, ARPA 23_2 ORIZZONTALE, ELLIPSIS 30_H ORIZZONTALE, ELLIPSIS 30_H 2 ORIZZONTALE, ELLIPSIS_H
ORIZZONTALE, ELLIPSIS_H 2 ORIZZONTALE

Cod. 01 Cod. 80 Cod. 82

Allacciamento standard Allacciamento sul Allacciamenti saldati
collettore destro lateralmente con diaframma
con diaframma

Cod. 87 Cod. 88

Allacciamenti Allacciamenti
saldati passo 50 mm saldati passo 50 mm
lato basso lato basso

Cod. 92 (*) Cod. 93 (*) Cod. 99

Allacciamento solo per impianto Allacciamento solo per impianto Allacciamento
modul e/o bitubo modul e/o bitubo personalizzato
no monotubo ad anello no monotubo ad anello
(compatibile unicamente (compatibile unicamente
con sonda dn 11 mm) con sonda dn 11 mm)

(*) Non è possibile predisporre ARPA 12 Orizzontale e ARPA 12_2 Orizzontale con allacciamento cod. 92 e cod. 93
• Per tutti i prodotti della gamma ARPA Orizzontale, tutti gli allacciamenti sono disponibili da minimo 6 elementi.
