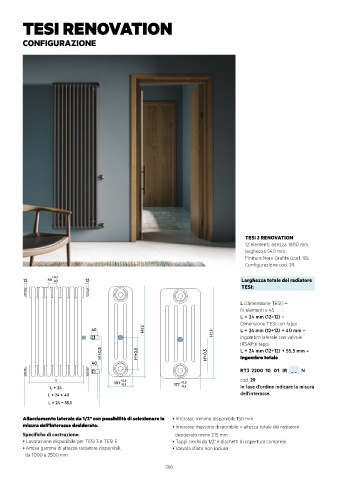

TESI RENOVATION

CONFIGURAZIONE

TESI 3 RENOVATION
12 elementi, altezza 1800 mm,
larghezza 540 mm.
Finitura Nero Grafite (cod. 18).
Configurazione cod. 29.
+0,7
12 45 -0,2 12 Larghezza totale del radiatore
TESI:
L (dimensione TESI) =
N. elementi x 45
L + 24 mm (12+12) =
Dimensione TESI con tappi
40 H±2 H±2 L + 24 mm (12+12) + 40 mm =
ingombro laterale con valvole
IRSAP e tappi
H'±0,5 H'±0,5 H'±0,5 L + 24 mm (12+12) + 55,5 mm =
Ingombro totale
40
RT3 2200 10 01 IR _ _ N
L +0,5 +0,5 cod. 29
101 -0,1
L + 24 177 -0,1 In fase d'ordine indicare la misura
L + 24 + 40 dell'interasse.
L + 24 + 55,5
Allacciamento laterale da 1/2" con possibilità di selezionare la • Interasse minimo disponibile 150 mm
misura dell'interasse desiderato. • Interasse massimo disponibile = altezza totale del radiatore
Specifiche di costruzione: desiderato meno 215 mm
• Lavorazione disponibile per TESI 3 e TESI 5 • Tappi ciechi da 1/2" e dischetti di copertura compresi
• Ampia gamma di altezze radiatore disponibili, • Valvola sfiato non inclusa
da 1000 a 2500 mm
