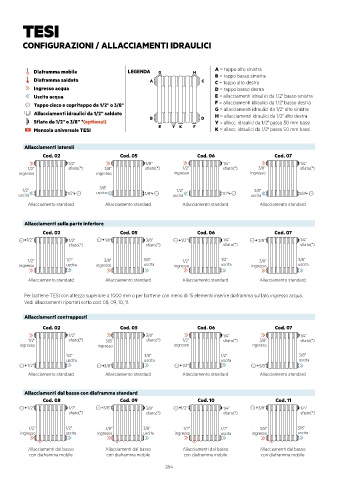

TESI

CONFIGURAZIONI / ALLACCIAMENTI IDRAULICI

Diaframma mobile LEGENDA G H A = tappo alto sinistra
B = tappo basso sinistra
Diaframma saldato A C C = tappo alto destra
Ingresso acqua D = tappo basso destra
Uscita acqua E = allacciamenti idraulici da 1/2" basso sinistra
Tappo cieco e copritappo da 1/2" o 3/8" F = allacciamenti idraulici da 1/2" basso destra
IRSAP G = allacciamenti idraulici da 1/2" alto sinistra
Allacciamenti idraulici da 1/2” saldato
B D H = allacciamenti idraulici da 1/2" alto destra
Sfiato da 1/2" o 3/8” *(optional) Y = allacc. idraulici da 1/2" passo 50 mm bassi
E Y K F
Mensola universale TESI K = allacc. idraulici da 1/2" passo 50 mm bassi
Allacciamenti laterali
Cod. 02 Cod. 05 Cod. 06 Cod. 07
1/2” 3/8” 1/4” 1/4”
1/2” sfiato(*) 3/8” sfiato(*) 1/2” sfiato(*) 3/8” sfiato(*)
ingresso ingresso ingresso ingresso
1/2” 3/8” 1/2” 3/8”
uscita 1/2” IRSAP uscita 3/8” IRSAP uscita 1/2” IRSAP uscita 3/8” IRSAP
Allacciamento standard Allacciamento standard Allacciamento standard Allacciamento standard

Allacciamenti sulla parte inferiore
Cod. 02 Cod. 05 Cod. 06 Cod. 07
1/2” 3/8” 1/4” 1/4”
IRSAP 1/2” IRSAP 3/8” IRSAP 1/2” IRSAP 3/8”
sfiato(*) sfiato(*) sfiato(*) sfiato(*)
1/2” 1/2” 3/8” 3/8” 1/2” 1/2” 3/8” 3/8”
ingresso uscita ingresso uscita ingresso uscita ingresso uscita
Allacciamento standard Allacciamento standard Allacciamento standard Allacciamento standard
Per batterie TESI con altezza superiore a 1000 mm o per batterie con meno di 15 elementi inserire diaframma sul lato ingresso acqua.
Vedi allacciamenti riportati sotto cod. 08, 09, 10, 11.

Allacciamenti contrapposti
Cod. 02 Cod. 05 Cod. 06 Cod. 07
1/2” 3/8” 1/4” 1/4”
1/2” sfiato(*) 3/8” sfiato(*) 1/2” sfiato(*) 3/8” sfiato(*)
ingresso ingresso ingresso ngresso
1/2” 3/8” 1/2” 3/8”
uscita uscita uscita uscita
1/2” 3/8” 1/2” 3/8”
IRSAP IRSAP IRSAP IRSAP
Allacciamento standard Allacciamento standard Allacciamento standard Allacciamento standard
Allacciamenti dal basso con diaframma standard
Cod. 08 Cod. 09 Cod. 10 Cod. 11
1/2” 1/2” IRSAP 3/8” 3/8” 1/2” 1/4” IRSAP 3/8” 1/4”
IRSAP IRSAP
sfiato(*) sfiato(*) sfiato(*) sfiato(*)
1/2” 1/2” 3/8” 3/8” 1/2” 1/2” 3/8” 3/8”
ingresso uscita ingresso uscita ingresso uscita ingresso uscita
Allacciamenti dal basso Allacciamenti dal basso Allacciamenti dal basso Allacciamenti dal basso
con diaframma mobile con diaframma mobile con diaframma mobile con diaframma mobile
264
