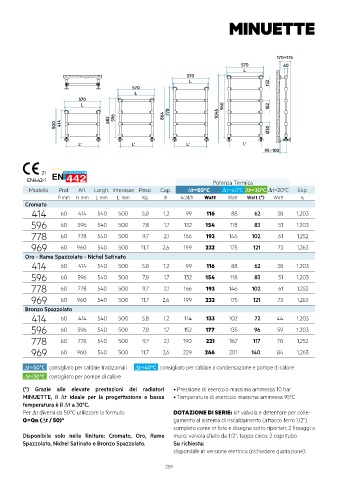

MINUETTE

170÷175
570 60
L
570
L 152
570
L
570
L 778 1046 960 182
500 414 682 596 864
Ø30
L’ L’ L’ L’
95÷100

21
EN442-1 Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
Cromato
414 60 414 540 500 5,8 1,2 99 116 88 62 38 1,203
596 60 596 540 500 7,8 1,7 132 154 118 83 51 1,203
778 60 778 540 500 9,7 2,1 166 193 146 102 61 1,252
969 60 960 540 500 11,7 2,6 199 232 175 121 73 1,263
Oro - Rame Spazzolato - Nichel Satinato
414 60 414 540 500 5,8 1,2 99 116 88 62 38 1,203
596 60 596 540 500 7,8 1,7 132 154 118 83 51 1,203
778 60 778 540 500 9,7 2,1 166 193 146 102 61 1,252
969 60 960 540 500 11,7 2,6 199 232 175 121 73 1,263
Bronzo Spazzolato
414 60 414 540 500 5,8 1,2 114 133 102 72 44 1,203
596 60 596 540 500 7,8 1,7 152 177 135 96 59 1,203
778 60 778 540 500 9,7 2,1 190 221 167 117 70 1,252
969 60 960 540 500 11,7 2,6 229 266 201 140 84 1,263
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori • Pressione di esercizio massima ammessa 10 bar
MINUETTE, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: kit valvola e detentore per colle-
Q=Qn (∆t / 50) n gamento al sistema di riscaldamento (attacco ferro 1/2”)
completo come in foto e disegno sotto riportati; 2 fissaggi a
Disponibile solo nelle finiture: Cromato, Oro, Rame muro; valvola sfiato da 1/2”; tappo cieco; 2 copritubo
Spazzolato, Nichel Satinato e Bronzo Spazzolato. Su richiesta:
disponibile in versione elettrica (richiedere quotazione).
