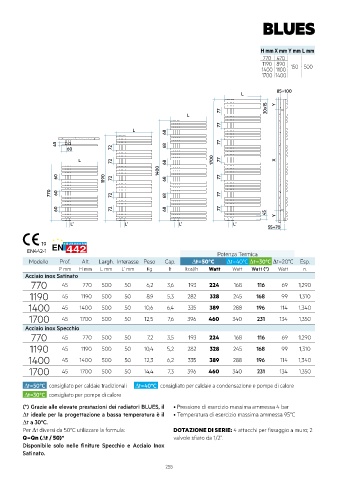

BLUES

H mm X mm Y mm L mm
770 470
1190 890 150 500
1400 1100
1700 1400

85÷100
L
77 30x15 Y
L
77 77
L 68
45 68 77
60 72
L 72 68 1700 77 X
1400
60 1190 72 68 77
770 60 72 68 77

60 72 68 77
45 Y
L’ L’ L’ L’
55÷70
19
EN442-1 Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
Acciaio inox Satinato
770 45 770 500 50 6,2 3,6 193 224 168 116 69 1,290
1190 45 1190 500 50 8,9 5,3 282 328 245 168 99 1,310
1400 45 1400 500 50 10,6 6,4 335 389 288 196 114 1,340
1700 45 1700 500 50 12,5 7,6 396 460 340 231 134 1,350
Acciaio inox Specchio
770 45 770 500 50 7,2 3,5 193 224 168 116 69 1,290
1190 45 1190 500 50 10,4 5,2 282 328 245 168 99 1,310
1400 45 1400 500 50 12,3 6,2 335 389 288 196 114 1,340
1700 45 1700 500 50 14,4 7,3 396 460 340 231 134 1,350
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori BLUES, il • Pressione di esercizio massima ammessa 4 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: 4 attacchi per fissaggio a muro; 2
Q=Qn (∆t / 50) n valvole sfiato da 1/2”.
Disponibile solo nelle finiture Specchio e Acciaio Inox
Satinato.
