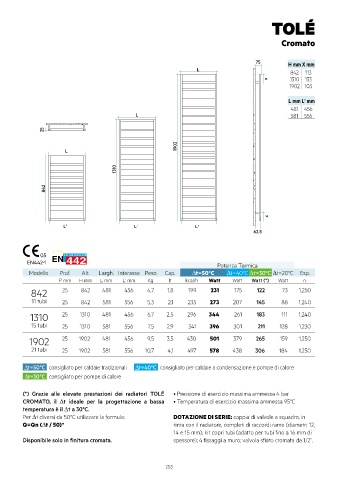

Page 255 - IRSAP - CATAOGO 2024 - FIDRA

TOLÉ

Cromato

75 H mm X mm
L
842 113
x 1310 133
1902 103
L mm L' mm
481 456
L 581 556

25
1902
L

1310

842

x
L' L' L'
62.5

05
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
25 842 481 456 4,7 1,8 199 231 175 122 73 1,250
842
11 tubi 25 842 581 556 5,3 2,1 235 273 207 145 88 1,240
25 1310 481 456 6,7 2,5 296 344 261 183 111 1,240
1310
15 tubi 25 1310 581 556 7,5 2,9 341 396 301 211 128 1,230
25 1902 481 456 9,5 3,5 430 501 379 265 159 1,250
1902
21 tubi 25 1902 581 556 10,7 4,1 497 578 438 306 184 1,250
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori TOLÉ • Pressione di esercizio massima ammessa 4 bar
CROMATO, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: coppia di valvole a squadro, in
Q=Qn (∆t / 50) n tinta con il radiatore, completi di raccordi rame (diametri 12,
14 e 15 mm); kit copri tubi (adatto per tubi fino a 16 mm di
Disponibile solo in finitura cromata. spessore); 4 fissaggi a muro; valvola sfiato cromata da 1/2”.
