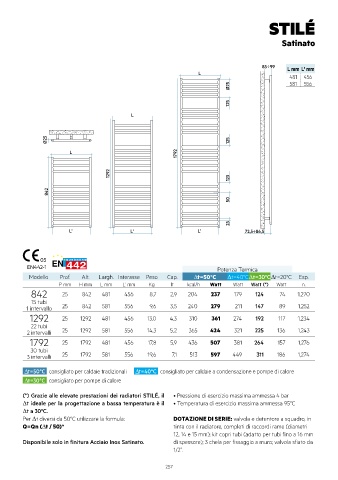

STILÉ

Satinato

85÷99 L mm L' mm
L
481 456
Ø25 581 556

125
L

Ø25 125
L 1792

1292 125

842
50

25
L' L' L' 72,5÷86,5

05
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
842 25 842 481 456 8,7 2,9 204 237 179 124 74 1,270
15 tubi
1 intervallo 25 842 581 556 9,6 3,5 240 279 211 147 89 1,252
1292 25 1292 481 456 13,0 4,3 310 361 274 192 117 1,234
22 tubi
2 intervalli 25 1292 581 556 14,3 5,2 365 424 321 225 136 1,243
1792 25 1792 481 456 17,8 5,9 436 507 381 264 157 1,276
30 tubi
3 intervalli 25 1792 581 556 19,6 7,1 513 597 449 311 186 1,274
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore

(*) Grazie alle elevate prestazioni dei radiatori STILÉ, il • Pressione di esercizio massima ammessa 4 bar
∆t ideale per la progettazione a bassa temperatura è il • Temperatura di esercizio massima ammessa 95°C
∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: DOTAZIONE DI SERIE: valvola e detentore a squadro, in
Q=Qn (∆t / 50) n tinta con il radiatore, completi di raccordi rame (diametri
12, 14 e 15 mm); kit copri tubi (adatto per tubi fino a 16 mm
Disponibile solo in finitura Acciaio Inox Satinato. di spessore); 3 chela per fissaggio a muro; valvola sfiato da
1/2”.
