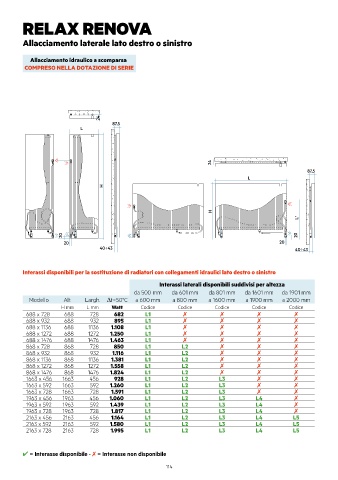

Page 116 - IRSAP - CATAOGO 2024 - FIDRA

RELAX RENOVA

Allacciamento laterale lato destro o sinistro

Allacciamento idraulico a scomparsa
COMPRESO NELLA DOTAZIONE DI SERIE

24 24 24 24
87,5 87,5 87,5 87,5
L L L L

24 24 24 24
87,5 87,5 87,5
87,5
L L L L
H H H H
L' L' L' L'
H H H H
L' L' L' L'
20 20 20 20 20 20 20 20
20 20 20 20 20 20 20 20
40÷43
40÷43
40÷43
40÷43 40÷43 40÷43 40÷43
40÷43
Interassi disponibili per la sostituzione di radiatori con collegamenti idraulici lato destro o sinistro
Interassi laterali disponibili suddivisi per altezza
da 500 mm da 601 mm da 801 mm da 1601 mm da 1901 mm
Modello Alt. Largh. ∆t=50°C a 600 mm a 800 mm a 1600 mm a 1900 mm a 2000 mm
H mm L mm Watt Codice Codice Codice Codice Codice
688 x 728 688 728 682 L1 ✗ ✗ ✗ ✗
688 x 932 688 932 895 L1 ✗ ✗ ✗ ✗
688 x 1136 688 1136 1.108 L1 ✗ ✗ ✗ ✗
688 x 1272 688 1272 1.250 L1 ✗ ✗ ✗ ✗
688 x 1476 688 1476 1.463 L1 ✗ ✗ ✗ ✗
868 x 728 868 728 850 L1 L2 ✗ ✗ ✗
868 x 932 868 932 1.116 L1 L2 ✗ ✗ ✗
868 x 1136 868 1136 1.381 L1 L2 ✗ ✗ ✗
868 x 1272 868 1272 1.558 L1 L2 ✗ ✗ ✗
868 x 1476 868 1476 1.824 L1 L2 ✗ ✗ ✗
1663 x 456 1663 456 928 L1 L2 L3 ✗ ✗
1663 x 592 1663 592 1.260 L1 L2 L3 ✗ ✗
1663 x 728 1663 728 1.591 L1 L2 L3 ✗ ✗
1963 x 456 1963 456 1.060 L1 L2 L3 L4 ✗
1963 x 592 1963 592 1.439 L1 L2 L3 L4 ✗
1963 x 728 1963 728 1.817 L1 L2 L3 L4 ✗
2163 x 456 2163 456 1.164 L1 L2 L3 L4 L5
2163 x 592 2163 592 1.580 L1 L2 L3 L4 L5
2163 x 728 2163 728 1.995 L1 L2 L3 L4 L5

✔ = Interasse disponibile - ✗ = Interasse non disponibile
114
