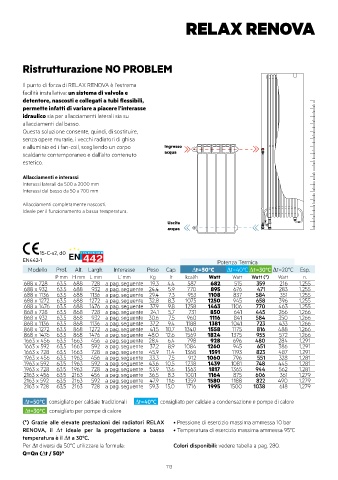

RELAX RENOVA

Ristrutturazione NO PROBLEM

Il punto di forza di RELAX RENOVA è l’estrema
facilità installativa: un sistema di valvola e
detentore, nascosti e collegati a tubi flessibili,
permette infatti di variare a piacere l’interasse
idraulico sia per allacciamenti laterali sia su
allacciamenti dal basso.
Questa soluzione consente, quindi, di sostituire,
senza opere murarie, i vecchi radiatori di ghisa
e alluminio ed i fan-coil, scegliendo un corpo Ingresso
scaldante contemporaneo e dall’alto contenuto acqua
estetico.
Allacciamenti e interassi
Interassi laterali da 500 a 2000 mm
Interassi dal basso da 50 a 700 mm
Allacciamenti completamente nascosti.
Ideale per il funzionamento a bassa temperatura.
Uscita
acqua

15-C-s2, d0
EN442-1 Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
688 x 728 63,5 688 728 a pag. seguente 19,3 4,4 587 682 515 359 216 1,255
688 x 932 63,5 688 932 a pag. seguente 24,4 5,9 770 895 676 471 283 1,255
688 x 1136 63,5 688 1136 a pag. seguente 29,4 7,3 953 1108 837 584 351 1,255
688 x 1272 63,5 688 1272 a pag. seguente 32,8 8,3 1075 1250 945 658 396 1,255
688 x 1476 63,5 688 1476 a pag. seguente 37,9 9,8 1258 1463 1106 770 463 1,255
868 x 728 63,5 868 728 a pag. seguente 24,1 5,7 731 850 641 445 266 1,266
868 x 932 63,5 868 932 a pag. seguente 30,6 7,5 960 1116 841 584 350 1,266
868 x 1136 63,5 868 1136 a pag. seguente 37,2 9,4 1188 1381 1041 723 433 1,266
868 x 1272 63,5 868 1272 a pag. seguente 41,5 10,7 1340 1558 1175 816 488 1,266
868 x 1476 63,5 868 1476 a pag. seguente 48,0 12,6 1569 1824 1375 955 572 1,266
1663 x 456 63,5 1663 456 a pag. seguente 28,4 6,4 798 928 696 480 284 1,291
1663 x 592 63,5 1663 592 a pag. seguente 37,2 8,9 1084 1260 945 651 386 1,291
1663 x 728 63,5 1663 728 a pag. seguente 45,9 11,4 1368 1591 1193 823 487 1,291
1963 x 456 63,5 1963 456 a pag. seguente 33,3 7,5 912 1060 796 551 328 1,281
1963 x 592 63,5 1963 592 a pag. seguente 43,6 10,5 1238 1439 1081 748 445 1,281
1963 x 728 63,5 1963 728 a pag. seguente 53,9 13,6 1563 1817 1365 944 562 1,281
2163 x 456 63,5 2163 456 a pag. seguente 36,5 8,3 1001 1164 875 606 361 1,279
2163 x 592 63,5 2163 592 a pag. seguente 47,9 11,6 1359 1580 1188 822 490 1,279
2163 x 728 63,5 2163 728 a pag. seguente 59,3 15,0 1716 1995 1500 1038 618 1,279
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori RELAX • Pressione di esercizio massima ammessa 10 bar
RENOVA, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Colori disponibili: vedere tabella a pag. 280.
Q=Qn (∆t / 50) n
