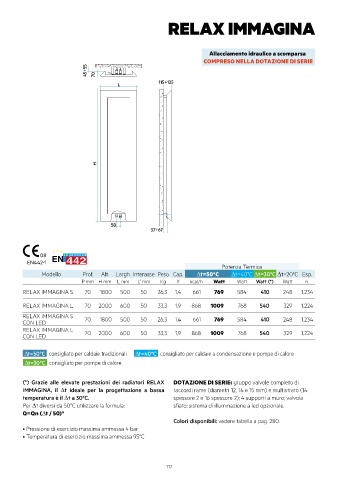

RELAX IMMAGINA
Allacciamento idraulico a scomparsa
COMPRESO NELLA DOTAZIONE DI SERIE
45÷55 70
L 115÷125
H
50
57÷67
08
EN442-1
Potenza Termica
Modello Prof. Alt. Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
RELAX IMMAGINA S 70 1800 500 50 26,3 1,4 661 769 584 410 248 1,234
RELAX IMMAGINA L 70 2000 600 50 33,3 1,9 868 1009 768 540 329 1,224
RELAX IMMAGINA S 70 1800 500 50 26,3 1,4 661 769 584 410 248 1,234
CON LED
RELAX IMMAGINA L 70 2000 600 50 33,3 1,9 868 1009 768 540 329 1,224
CON LED
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori RELAX DOTAZIONE DI SERIE: gruppo valvole completo di
IMMAGINA, il ∆t ideale per la progettazione a bassa raccordi rame (diametri 12, 14 e 15 mm) e multistrato (14
temperatura è il ∆t a 30°C. spessore 2 e 16 spessore 2); 4 supporti a muro; valvola
Per ∆t diversi da 50°C utilizzare la formula: sfiato; sistema di illuminazione a led opzionale.
Q=Qn (∆t / 50) n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
