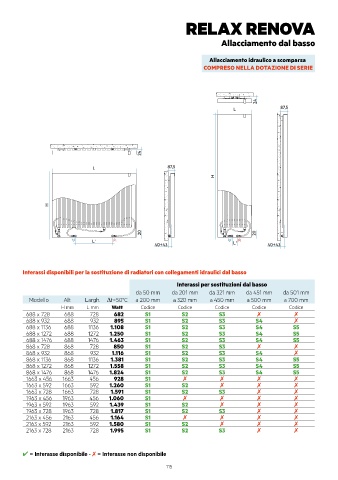

RELAX RENOVA

Allacciamento dal basso

Allacciamento idraulico a scomparsa
COMPRESO NELLA DOTAZIONE DI SERIE

24
L 87,5

24

L 87,5
H

H

20 20
L' L'
40÷43 40÷43

Interassi disponibili per la sostituzione di radiatori con collegamenti idraulici dal basso
Interassi per sostituzioni dal basso
da 50 mm da 201 mm da 321 mm da 451 mm da 501 mm
Modello Alt. Largh. ∆t=50°C a 200 mm a 320 mm a 450 mm a 500 mm a 700 mm
H mm L mm Watt Codice Codice Codice Codice Codice
688 x 728 688 728 682 S1 S2 S3 ✗ ✗
688 x 932 688 932 895 S1 S2 S3 S4 ✗
688 x 1136 688 1136 1.108 S1 S2 S3 S4 S5
688 x 1272 688 1272 1.250 S1 S2 S3 S4 S5
688 x 1476 688 1476 1.463 S1 S2 S3 S4 S5
868 x 728 868 728 850 S1 S2 S3 ✗ ✗
868 x 932 868 932 1.116 S1 S2 S3 S4 ✗
868 x 1136 868 1136 1.381 S1 S2 S3 S4 S5
868 x 1272 868 1272 1.558 S1 S2 S3 S4 S5
868 x 1476 868 1476 1.824 S1 S2 S3 S4 S5
1663 x 456 1663 456 928 S1 ✗ ✗ ✗ ✗
1663 x 592 1663 592 1.260 S1 S2 ✗ ✗ ✗
1663 x 728 1663 728 1.591 S1 S2 S3 ✗ ✗
1963 x 456 1963 456 1.060 S1 ✗ ✗ ✗ ✗
1963 x 592 1963 592 1.439 S1 S2 ✗ ✗ ✗
1963 x 728 1963 728 1.817 S1 S2 S3 ✗ ✗
2163 x 456 2163 456 1.164 S1 ✗ ✗ ✗ ✗
2163 x 592 2163 592 1.580 S1 S2 ✗ ✗ ✗
2163 x 728 2163 728 1.995 S1 S2 S3 ✗ ✗

✔ = Interasse disponibile - ✗ = Interasse non disponibile
