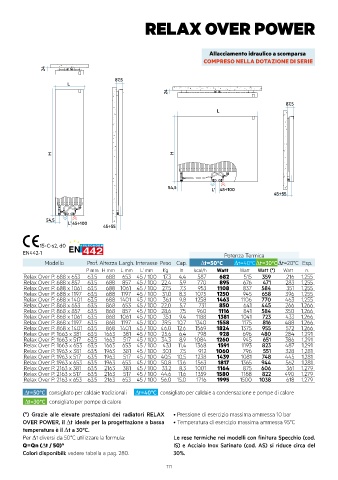

RELAX OVER POWER

Allacciamento idraulico a scomparsa
COMPRESO NELLA DOTAZIONE DI SERIE
24
87,5
L
24
87,5
L

H H

54,5 L' 45÷100
45÷55

54,5
L' 45÷100
45÷55
15-C-s2, d0
EN442-1 Potenza Termica
Modello Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
Relax Over P. 688 x 653 63,5 688 653 45 / 100 17,3 4,4 587 682 515 359 216 1,255
Relax Over P. 688 x 857 63,5 688 857 45 / 100 22,4 5,9 770 895 676 471 283 1,255
Relax Over P. 688 x 1061 63,5 688 1061 45 / 100 27,5 7,3 953 1108 837 584 351 1,255
Relax Over P. 688 x 1197 63,5 688 1197 45 / 100 31,0 8,3 1075 1250 945 658 396 1,255
Relax Over P. 688 x 1401 63,5 688 1401 45 / 100 36,1 9,8 1258 1463 1106 770 463 1,255
Relax Over P. 868 x 653 63,5 868 653 45 / 100 22,0 5,7 731 850 641 445 266 1,266
Relax Over P. 868 x 857 63,5 868 857 45 / 100 28,6 7,5 960 1116 841 584 350 1,266
Relax Over P. 868 x 1061 63,5 868 1061 45 / 100 35,1 9,4 1188 1381 1041 723 433 1,266
Relax Over P. 868 x 1197 63,5 868 1197 45 / 100 39,5 10,7 1340 1558 1175 816 488 1,266
Relax Over P. 868 x 1401 63,5 868 1401 45 / 100 46,0 12,6 1569 1824 1375 955 572 1,266
Relax Over P. 1663 x 381 63,5 1663 381 45 / 100 25,6 6,4 798 928 696 480 284 1,291
Relax Over P. 1663 x 517 63,5 1663 517 45 / 100 34,3 8,9 1084 1260 945 651 386 1,291
Relax Over P. 1663 x 653 63,5 1663 653 45 / 100 43,1 11,4 1368 1591 1193 823 487 1,291
Relax Over P. 1963 x 381 63,5 1963 381 45 / 100 30,1 7,5 912 1060 796 551 328 1,281
Relax Over P. 1963 x 517 63,5 1963 517 45 / 100 40,5 10,5 1238 1439 1081 748 445 1,281
Relax Over P. 1963 x 653 63,5 1963 653 45 / 100 50,8 13,6 1563 1817 1365 944 562 1,281
Relax Over P. 2163 x 381 63,5 2163 381 45 / 100 33,2 8,3 1001 1164 875 606 361 1,279
Relax Over P. 2163 x 517 63,5 2163 517 45 / 100 44,6 11,6 1359 1580 1188 822 490 1,279
Relax Over P. 2163 x 653 63,5 2163 653 45 / 100 56,0 15,0 1716 1995 1500 1038 618 1,279
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori RELAX • Pressione di esercizio massima ammessa 10 bar
OVER POWER, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Le rese termiche nei modelli con finitura Specchio (cod.
Q=Qn (∆t / 50) n IS) e Acciaio Inox Satinato (cod. AS) si riduce circa del
Colori disponibili: vedere tabella a pag. 280. 30%.
