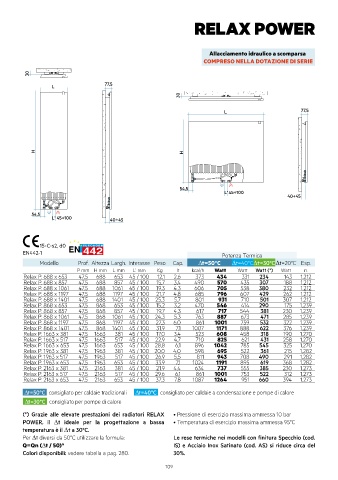

RELAX POWER

Allacciamento idraulico a scomparsa
COMPRESO NELLA DOTAZIONE DI SERIE
30
77,5
L
30
L 77,5

H H

54,5
L' 45÷100
40÷45
54,5
L' 45÷100 40÷45

15-C-s2, d0
EN442-1 Potenza Termica
Modello Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C∆t=30°C∆t=20°C Esp.
P mm H mm L mm L’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
Relax P. 688 x 653 47,5 688 653 45 / 100 12,1 2,6 373 434 331 234 143 1,212
Relax P. 688 x 857 47,5 688 857 45 / 100 15,7 3,4 490 570 435 307 188 1,212
Relax P. 688 x 1061 47,5 688 1061 45 / 100 19,3 4,3 606 705 538 380 232 1,212
Relax P. 688 x 1197 47,5 688 1197 45 / 100 21,7 4,8 685 796 607 429 262 1,212
Relax P. 688 x 1401 47,5 688 1401 45 / 100 25,3 5,7 801 931 710 501 307 1,212
Relax P. 868 x 653 47,5 868 653 45 / 100 15,2 3,2 470 546 414 290 175 1,239
Relax P. 868 x 857 47,5 868 857 45 / 100 19,7 4,3 617 717 544 381 230 1,239
Relax P. 868 x 1061 47,5 868 1061 45 / 100 24,3 5,3 763 887 673 471 285 1,239
Relax P. 868 x 1197 47,5 868 1197 45 / 100 27,3 6,0 861 1001 759 532 322 1,239
Relax P. 868 x 1401 47,5 868 1401 45 / 100 31,9 7,1 1007 1171 888 622 376 1,239
Relax P. 1663 x 381 47,5 1663 381 45 / 100 17,0 3,4 523 608 458 318 190 1,270
Relax P. 1663 x 517 47,5 1663 517 45 / 100 22,9 4,7 710 825 621 431 258 1,270
Relax P. 1663 x 653 47,5 1663 653 45 / 100 28,8 6,1 896 1042 785 545 325 1,270
Relax P. 1963 x 381 47,5 1963 381 45 / 100 20,0 4,0 598 695 522 361 215 1,282
Relax P. 1963 x 517 47,5 1963 517 45 / 100 26,9 5,5 811 943 708 490 291 1,282
Relax P. 1963 x 653 47,5 1963 653 45 / 100 33,9 7,1 1024 1191 895 619 368 1,282
Relax P. 2163 x 381 47,5 2163 381 45 / 100 21,9 4,4 634 737 555 385 230 1,273
Relax P. 2163 x 517 47,5 2163 517 45 / 100 29,6 6,1 861 1001 753 522 312 1,273
Relax P. 2163 x 653 47,5 2163 653 45 / 100 37,3 7,8 1087 1264 951 660 394 1,273
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore
∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori RELAX • Pressione di esercizio massima ammessa 10 bar
POWER, il ∆t ideale per la progettazione a bassa • Temperatura di esercizio massima ammessa 95°C
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula: Le rese termiche nei modelli con finitura Specchio (cod.
Q=Qn (∆t / 50) n IS) e Acciaio Inox Satinato (cod. AS) si riduce circa del
Colori disponibili: vedere tabella a pag. 280. 30%.
