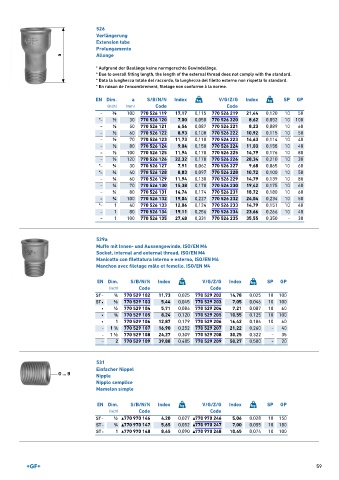

526
Verlängerung
Extension tube
Prolungamento
a Allonge
* Aufgrund der Baulänge keine normgerechte Gewindelänge.
* Due to overall fitting length, the length of the external thread does not comply with the standard.
* Data la lunghezza totale del raccordo, la lunghezza del filetto esterno non rispetta lo standard.
* En raison de l'encombrement, filetage non conforme à la norme.

EN Dim. a S/B/N/N Index V/G/Z/G Index SP GP
(inch) (mm) Code Code
– ⅜ 100 770 526 119 17,17 0,115 770 526 219 21,44 0,120 10 50
*– ½ 30 770 526 120 7,00 0,050 770 526 220 8,62 0,052 10 100
– ½ 50 770 526 121 6,56 0,087 770 526 221 8,23 0,089 10 60
– ½ 60 770 526 122 8,93 0,108 770 526 222 10,92 0,115 10 50
– ½ 70 770 526 123 11,73 0,110 770 526 223 14,63 0,114 10 40
– ½ 80 770 526 124 9,04 0,150 770 526 224 11,03 0,158 10 40
– ½ 100 770 526 125 11,94 0,170 770 526 225 14,79 0,176 10 80
– ½ 120 770 526 126 22,32 0,178 770 526 226 28,34 0,210 10 30
*– ¾ 30 770 526 127 7,91 0,062 770 526 227 9,68 0,065 10 60
*– ¾ 40 770 526 128 8,83 0,097 770 526 228 10,72 0,100 10 50
– ¾ 60 770 526 129 11,94 0,130 770 526 229 14,79 0,139 10 80
– ¾ 70 770 526 130 15,38 0,170 770 526 230 19,42 0,175 10 60
– ¾ 80 770 526 131 14,74 0,174 770 526 231 18,72 0,180 10 60
– ¾ 100 770 526 132 19,04 0,227 770 526 232 24,04 0,234 10 50
*– 1 40 770 526 133 12,06 0,124 770 526 233 14,79 0,151 10 40
– 1 80 770 526 134 19,11 0,256 770 526 234 23,66 0,266 10 40
– 1 100 770 526 135 27,48 0,331 770 526 235 35,55 0,350 - 30

529a
Muffe mit Innen- und Aussengewinde, ISO/EN M4
Socket, internal and external thread, ISO/EN M4
Manicotto con filettatura interno e esterno, ISO/EN M4
Manchon avec filetage mâle et femelle, ISO/EN M4

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
ST – ¼ 770 529 102 11,73 0,025 770 529 202 14,78 0,025 10 100
ST  ⅜ 770 529 103 5,44 0,045 770 529 203 7,05 0,046 10 100
 ½ 770 529 104 5,71 0,084 770 529 204 7,21 0,087 10 60
¾ 770 529 105 8,24 0,120 770 529 205 10,55 0,125 10 100

 1 770 529 106 12,87 0,179 770 529 206 16,42 0,186 10 60
– 1 ¼ 770 529 107 16,90 0,252 770 529 207 21,22 0,260 - 40
– 1 ½ 770 529 108 24,27 0,309 770 529 208 30,25 0,322 - 35
– 2 770 529 109 39,88 0,485 770 529 209 50,27 0,500 - 20

531
Einfacher Nippel
G ... B Nipple
Nipplo semplice
Mamelon simple

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
ST – ½ ▲ 770 970 146 4,20 0,027 ▲ 770 970 246 5,06 0,028 10 150
ST – ¾ ▲ 770 970 147 5,65 0,052 ▲ 770 970 247 7,00 0,055 10 180
ST – 1 ▲ 770 970 148 8,45 0,090 ▲ 770 970 248 10,45 0,074 10 100

59
