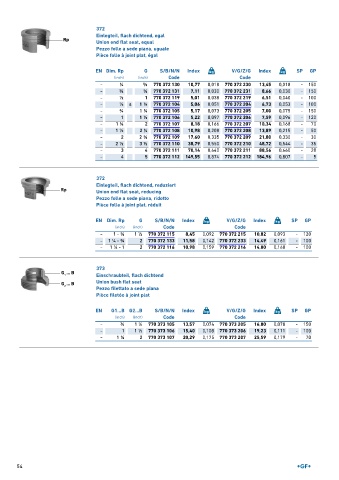

Page 54 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA
P. 54
372
Einlegteil, flach dichtend, egal
Rp
Union end flat seat, equal
Pezzo folle a sede piana, uguale
Pièce folle à joint plat, égal
EN Dim. Rp G S/B/N/N Index V/G/Z/G Index SP GP
(inch) (inch) Code Code
– ¼ ⅝ 770 372 130 10,77 0,018 770 372 230 13,45 0,018 - 150
– ⅜ ¾ 770 372 131 7,11 0,030 770 372 231 8,66 0,030 - 150
– ½ 1 770 372 119 5,01 0,038 770 372 219 6,51 0,040 - 100
– ½ s 1 ⅛ 770 372 104 5,06 0,051 770 372 204 6,73 0,053 - 100
– ¾ 1 ¼ 770 372 105 5,17 0,073 770 372 205 7,00 0,075 - 150
– 1 1 ½ 770 372 106 5,22 0,097 770 372 206 7,59 0,096 - 120
– 1 ¼ 2 770 372 107 8,18 0,166 770 372 207 10,34 0,168 - 70
– 1 ½ 2 ¼ 770 372 108 10,98 0,208 770 372 208 13,89 0,215 - 50
– 2 2 ¾ 770 372 109 17,60 0,335 770 372 209 21,80 0,330 - 30
– 2 ½ 3 ½ 770 372 110 38,79 0,550 770 372 210 48,72 0,544 - 35
– 3 4 770 372 111 70,14 0,640 770 372 211 88,56 0,660 - 28
– 4 5 770 372 112 149,55 0,874 770 372 212 184,96 0,807 - 5
372
Einlegteil, flach dichtend, reduziert
Rp Union end flat seat, reducing
Pezzo folle a sede piana, ridotto
Pièce folle à joint plat, réduit
EN Dim. Rp G S/B/N/N Index V/G/Z/G Index SP GP
(inch) (inch) Code Code
– 1 - ¾ 1 ½ 770 372 115 8,45 0,092 770 372 215 10,82 0,093 - 120
– 1 ¼ - ¾ 2 770 372 133 11,58 0,142 770 372 233 14,49 0,161 - 100
– 1 ¼ - 1 2 770 372 116 10,98 0,159 770 372 216 14,00 0,160 - 100
375
373 Einschraubteil, flach dichtend
G ... B
1 Einschraubteil, flach dichtend Union bush flat seat
G ... B Union bush flat seat Union bush flat seat
2
Pezzo filettato a sede piana Pièce filetée à joint plat
Pièce filetée à joint plat
Einschraubteil für 350, 351 und 356
EN G1…B G2…B S/B/N/N Index V/G/Z/G Index SP GP Union bush for 350, 351 and 356
(inch) (inch) Code Code Pezzo filettato per 350, 351 e 356
– ¾ 1 ¼ 770 373 105 13,57 0,074 770 373 205 16,80 0,078 - 150 Pièce filetée pour 350, 351 et 356
– 1 1 ½ 770 373 106 15,40 0,108 770 373 206 19,23 0,111 - 100 EN Dim. G…B S/B/N/N Index V/G/Z/G Index SP GP
– 1 ¼ 2 770 373 107 20,29 0,175 770 373 207 25,59 0,179 - 70
(inch) (inch) Code Code
– ½ 1 770 375 104 17,29 0,144 770 375 204 21,05 0,147 - 50
– ¾ 1 ¼ 770 375 105 18,74 0,233 770 375 205 23,54 0,237 - 30
– 1 1 ½ 770 375 106 22,46 0,290 770 375 206 27,74 0,294 - 25
54
