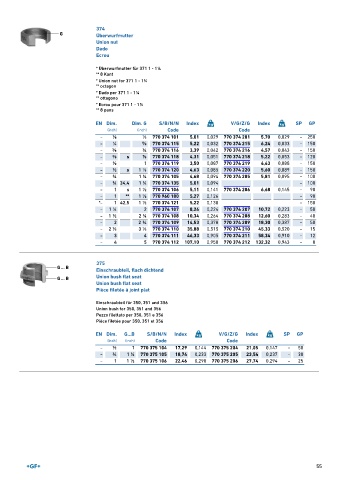

Page 55 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

374
G Überwurfmutter
Union nut
Dado
Ecrou
* Überwurfmutter für 371 1 - 1¼
** 8 Kant
* Union nut for 371 1 - 1¼
** octagon
* Dado per 371 1 - 1¼
** ottagono
* Ecrou pour 371 1 - 1¼
** 8 pans
EN Dim. Dim. G S/B/N/N Index V/G/Z/G Index SP GP
(inch) (inch) Code Code
– ⅛ ½ 770 374 101 5,01 0,029 770 374 201 5,70 0,029 - 250
– ¼ ⅝ 770 374 115 5,22 0,032 770 374 215 6,24 0,033 - 150
– ⅜ ¾ 770 374 116 3,39 0,042 770 374 216 4,57 0,043 - 150
– ⅜ s ⅞ 770 374 118 4,31 0,051 770 374 218 5,22 0,053 - 120
– ½ 1 770 374 119 3,50 0,087 770 374 219 4,63 0,088 - 150
– ½ s 1 ⅛ 770 374 120 4,63 0,085 770 374 220 5,60 0,089 - 150
– ¾ 1 ¼ 770 374 105 4,68 0,094 770 374 205 5,81 0,095 - 100
– ¾ 34,4 1 ¼ 770 374 135 5,01 0,094 - 100
– 1 s 1 ½ 770 374 106 5,11 0,141 770 374 206 6,68 0,145 - 90
– 1 ** 1 ½ 770 960 180 5,27 0,126 - 90
*– 1 42,5 1 ½ 770 374 121 5,22 0,138 - 150
– 1 ¼ 2 770 374 107 8,24 0,224 770 374 207 10,72 0,223 - 50
– 1 ½ 2 ¼ 770 374 108 10,34 0,264 770 374 208 12,60 0,283 - 40
– 2 2 ¾ 770 374 109 14,53 0,378 770 374 209 18,30 0,387 - 50
– 2 ½ 3 ½ 770 374 110 35,88 0,515 770 374 210 45,33 0,520 - 15
– 3 4 770 374 111 46,33 0,905 770 374 211 58,34 0,910 - 12
– 4 5 770 374 112 107,10 0,950 770 374 212 132,32 0,943 - 8

375
G... B
Einschraubteil, flach dichtend
G... B Union bush flat seat

Union bush flat seat
Pièce filetée à joint plat

Einschraubteil für 350, 351 und 356
Union bush for 350, 351 and 356
Pezzo filettato per 350, 351 e 356
Pièce filetée pour 350, 351 et 356
EN Dim. G…B S/B/N/N Index V/G/Z/G Index SP GP
(inch) (inch) Code Code
– ½ 1 770 375 104 17,29 0,144 770 375 204 21,05 0,147 - 50
– ¾ 1 ¼ 770 375 105 18,74 0,233 770 375 205 23,54 0,237 - 30
– 1 1 ½ 770 375 106 22,46 0,290 770 375 206 27,74 0,294 - 25

55
