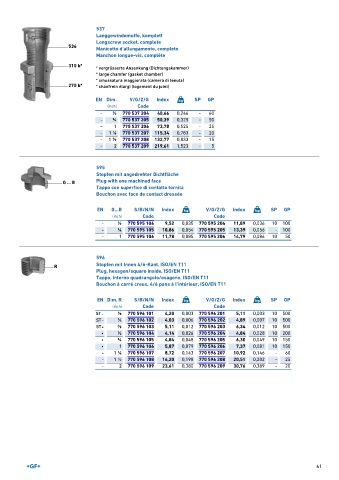

Page 61 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

537
Langgewindemuffe, komplett
Longscrew socket, complete
536 Manicotto d'allungamento, completo
Manchon longue-vis, complète
310 b*
* vergrösserte Ansenkung (Dichtungskammer)
* large chamfer (gasket chamber)
* smussatura maggiorata (camera di tenuta)
270 b* * chanfrein élargi (logement du joint)

EN Dim. V/G/Z/G Index SP GP
(inch) Code
– ½ 770 537 204 40,66 0,246 - 60
– ¾ 770 537 205 50,39 0,325 - 50
– 1 770 537 206 73,78 0,525 - 25
– 1 ¼ 770 537 207 115,34 0,783 - 20
– 1 ½ 770 537 208 132,77 0,833 - 15
– 2 770 537 209 219,61 1,523 - 5

595
Stopfen mit angedrehter Dichtfläche
G ... B Plug with one machined face
Tappo con superfice di contatto tornita
Bouchon avec face de contact dressée

EN G…B S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ½ 770 595 104 9,52 0,035 770 595 204 11,89 0,036 10 100
– ¾ 770 595 105 10,86 0,054 770 595 205 13,39 0,056 - 100
– 1 770 595 106 11,78 0,085 770 595 206 14,79 0,086 10 50

596
R Stopfen mit Innen 4/6-Kant, ISO/EN T11
Plug, hexagon/square inside, ISO/EN T11
Tappo, interno quadrangolo/esagono, ISO/EN T11
Bouchon à carré creux, 4/6 pans à l'intérieur, ISO/EN T11

EN Dim. R S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
ST – ⅛ 770 596 101 4,20 0,003 770 596 201 5,11 0,003 10 500
ST – ¼ 770 596 102 4,03 0,006 770 596 202 4,89 0,007 10 500
⅜ 770 596 103 5,11 0,012 770 596 203 6,34 0,012 10 500
ST 
½ 770 596 104 4,14 0,026 770 596 204 4,84 0,028 10 200

 ¾ 770 596 105 4,84 0,048 770 596 205 6,30 0,049 10 150
1 770 596 106 5,87 0,079 770 596 206 7,37 0,081 10 150

– 1 ¼ 770 596 107 8,72 0,143 770 596 207 10,92 0,146 - 60
– 1 ½ 770 596 108 16,20 0,198 770 596 208 20,51 0,202 - 25
– 2 770 596 109 23,61 0,380 770 596 209 30,76 0,389 - 20

61
