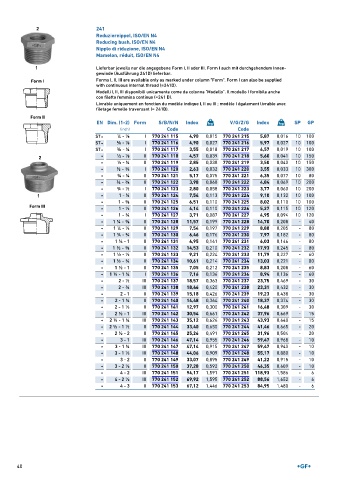

2 241
Reduziernippel, ISO/EN N4
Reducing bush, ISO/EN N4
Nipplo di riduzione, ISO/EN N4
Mamelon, réduit, ISO/EN N4
1 Lieferbar jeweils nur die angegebene Form I, II oder III. Form I auch mit durchgehendem Innen-
gewinde (Ausführung 241D) lieferbar.
Form I Forms I, II, III are available only as marked under column "Form". Form I can also be supplied
with continuous internal thread (=241D).
Modelli I, II, III disponibili unicamente come da colonna "Modello". Il modello I fornibile anche
con filetto femmina continuo (=241 D).
Livrable uniquement en fonction du modèle indique I, II ou III ; modèle I également livrable avec
filetage femelle traversant (= 241D).
Form II
EN Dim. (1-2) Form S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
ST  ¼ - ⅛ I 770 241 115 4,90 0,015 770 241 215 5,87 0,016 10 100
⅜ - ⅛ I 770 241 116 4,90 0,027 770 241 216 5,97 0,027 10 100
ST 
ST  ⅜ - ¼ I 770 241 117 3,55 0,018 770 241 217 4,57 0,019 10 100
2  ½ - ⅛ II 770 241 118 4,57 0,039 770 241 218 5,60 0,041 10 150
 ½ - ¼ II 770 241 119 2,85 0,038 770 241 219 3,50 0,040 10 150
½ - ⅜ I 770 241 120 2,63 0,032 770 241 220 3,55 0,033 10 300

 ¾ - ¼ II 770 241 121 5,17 0,075 770 241 221 6,35 0,077 10 80
¾ - ⅜ II 770 241 122 3,98 0,068 770 241 222 4,84 0,069 10 200

 ¾ - ½ I 770 241 123 2,80 0,058 770 241 223 3,77 0,060 10 200
1  1 - ¼ II 770 241 124 7,54 0,113 770 241 224 9,10 0,132 10 100
 1 - ⅜ II 770 241 125 6,51 0,110 770 241 225 8,02 0,110 10 100
Form III
 1 - ½ II 770 241 126 4,14 0,110 770 241 226 5,27 0,115 10 120
1 - ¾ I 770 241 127 3,71 0,087 770 241 227 4,95 0,094 10 120

 1 ¼ - ⅜ II 770 241 128 11,57 0,199 770 241 228 14,70 0,208 - 40
1 ¼ - ½ II 770 241 129 7,54 0,197 770 241 229 8,88 0,205 - 80

 1 ¼ - ¾ II 770 241 130 6,46 0,176 770 241 230 7,97 0,182 - 80
1 ¼ - 1 II 770 241 131 4,95 0,141 770 241 231 6,03 0,146 - 80

 1 ½ - ⅜ II 770 241 132 14,53 0,210 770 241 232 17,93 0,245 - 80
1 ½ - ½ II 770 241 133 9,21 0,224 770 241 233 11,79 0,227 - 60

 1 ½ - ¾ II 770 241 134 10,61 0,214 770 241 234 13,03 0,221 - 80
1 ½ - 1 II 770 241 135 7,05 0,212 770 241 235 8,83 0,208 - 60

 1 ½ - 1 ¼ I 770 241 136 7,16 0,136 770 241 236 8,94 0,136 - 60
2 - ½ III 770 241 137 18,57 0,363 770 241 237 23,75 0,469 - 30

 2 - ¾ III 770 241 138 18,46 0,420 770 241 238 23,31 0,432 - 30
2 - 1 II 770 241 139 15,18 0,426 770 241 239 19,23 0,438 - 30

 2 - 1 ¼ II 770 241 140 14,48 0,364 770 241 240 18,37 0,374 - 30
2 - 1 ½ II 770 241 141 12,97 0,300 770 241 241 16,48 0,309 - 30

 2 ½ - 1 III 770 241 142 30,54 0,661 770 241 242 37,96 0,669 - 15
2 ½ - 1 ¼ III 770 241 143 35,12 0,624 770 241 243 43,93 0,640 - 15

 2 ½ - 1 ½ II 770 241 144 33,40 0,650 770 241 244 41,46 0,665 - 20
2 ½ - 2 II 770 241 145 25,26 0,491 770 241 245 31,96 0,504 - 20

 3 - 1 III 770 241 146 47,14 0,955 770 241 246 59,47 0,968 - 10
3 - 1 ¼ III 770 241 147 47,14 0,915 770 241 247 59,47 0,940 - 10

 3 - 1 ½ III 770 241 148 44,06 0,909 770 241 248 55,17 0,880 - 10
 3 - 2 II 770 241 149 33,07 0,895 770 241 249 41,22 0,915 - 10
 3 - 2 ½ II 770 241 150 37,28 0,592 770 241 250 46,35 0,609 - 10
 4 - 2 III 770 241 151 94,17 1,591 770 241 251 118,93 1,586 - 6
4 - 2 ½ III 770 241 152 69,92 1,595 770 241 252 88,56 1,652 - 6

 4 - 3 II 770 241 153 67,12 1,446 770 241 253 84,95 1,480 - 6

40
