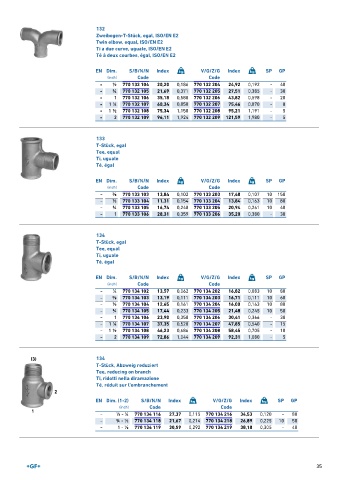

Page 35 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

132
Zweibogen-T-Stück, egal, ISO/EN E2
Twin elbow, equal, ISO/EN E2
Ti a due curve, uguale, ISO/EN E2
Té à deux courbes, égal, ISO/EN E2

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
½ 770 132 104 20,20 0,186 770 132 204 24,92 0,192 - 40

 ¾ 770 132 105 21,69 0,371 770 132 205 27,51 0,385 - 30
1 770 132 106 35,18 0,580 770 132 206 43,82 0,598 - 20

 1 ¼ 770 132 107 60,34 0,850 770 132 207 75,46 0,870 - 8
1 ½ 770 132 108 75,34 1,150 770 132 208 95,21 1,191 - 5

 2 770 132 109 96,11 1,924 770 132 209 121,59 1,980 - 5

133
T-Stück, egal
Tee, equal
Ti, uguale
Té, égal

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ⅜ 770 133 103 13,84 0,102 770 133 203 17,48 0,107 10 150
– ½ 770 133 104 11,31 0,154 770 133 204 13,84 0,163 10 80
– ¾ 770 133 105 16,74 0,248 770 133 205 20,94 0,261 10 40
– 1 770 133 106 28,31 0,359 770 133 206 35,20 0,380 - 30

134
T-Stück, egal
Tee, equal
Ti, uguale
Té, égal

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ¼ 770 134 102 13,57 0,062 770 134 202 16,82 0,083 10 80
– ⅜ 770 134 103 13,19 0,111 770 134 203 16,71 0,111 10 60
– ½ 770 134 104 12,65 0,161 770 134 204 16,00 0,163 10 80
– ¾ 770 134 105 17,44 0,233 770 134 205 21,48 0,245 10 50
– 1 770 134 106 23,90 0,350 770 134 206 30,41 0,366 - 30
– 1 ¼ 770 134 107 37,35 0,520 770 134 207 47,85 0,540 - 15
– 1 ½ 770 134 108 46,23 0,686 770 134 208 58,45 0,705 - 10
– 2 770 134 109 72,86 1,044 770 134 209 92,31 1,080 - 5

(3) 134
T-Stück, Abzweig reduziert
Tee, reducing on branch
Ti, ridotti nella diramazione
Té, réduit sur l'embranchement
2
EN Dim. (1-2) S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
1
– ½ - ¼ 770 134 116 27,37 0,115 770 134 216 34,53 0,120 - 80
– ¾ - ½ 770 134 118 21,67 0,214 770 134 218 26,89 0,225 10 50
– 1 - ½ 770 134 119 30,59 0,292 770 134 219 38,18 0,305 - 40

35
