Page 33 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

3 130

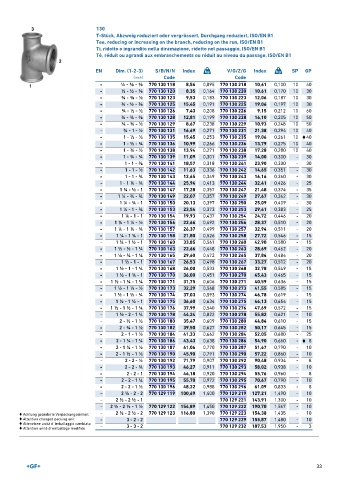

T-Stück, Abzweig reduziert oder vergrössert, Durchgang reduziert, ISO/EN B1
Tee, reducing or increasing on the branch, reducing on the run, ISO/EN B1
Ti, ridotto o ingrandito nella diramazione, ridotto nel passaggio, ISO/EN B1
Té, réduit ou agrandi aux embranchements ou réduit au niveau du passage, ISO/EN B1
2
EN Dim. (1-2-3) S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
1  ½ - ⅜ - ⅜ 770 130 118 8,56 0,095 770 130 218 10,61 0,100 10 40
 ½ - ½ - ⅜ 770 130 120 8,35 0,164 770 130 220 10,61 0,170 10 30
¾ - ⅜ - ½ 770 130 123 9,53 0,183 770 130 223 12,06 0,187 10 30

 ¾ - ½ - ⅜ 770 130 125 15,45 0,191 770 130 225 19,06 0,197 10 30
¾ - ½ - ½ 770 130 126 7,43 0,208 770 130 226 9,15 0,212 10 60

 ¾ - ¾ - ⅜ 770 130 128 12,81 0,199 770 130 228 16,10 0,205 10 50
¾ - ¾ - ½ 770 130 129 8,67 0,238 770 130 229 10,93 0,248 10 50

– ¾ - 1 - ½ 770 130 131 16,69 0,271 770 130 231 21,38 0,294 10 40
1 - ½ - ½ 770 130 135 15,45 0,253 770 130 235 19,06 0,261 40
 10 t
 1 - ½ - ¾ 770 130 136 10,99 0,266 770 130 236 13,79 0,275 10 40
1 - ¾ - ½ 770 130 138 13,94 0,271 770 130 238 17,28 0,280 10 40

 1 - ¾ - ¾ 770 130 139 11,09 0,301 770 130 239 14,00 0,300 - 30
1 - 1 - ⅜ 770 130 141 18,57 0,318 770 130 241 23,90 0,330 - 30

 1 - 1 - ½ 770 130 142 11,63 0,336 770 130 242 14,65 0,351 - 30
 1 - 1 - ¾ 770 130 143 12,65 0,349 770 130 243 16,16 0,360 - 30
– 1 - 1 ¼ - ¾ 770 130 144 25,94 0,413 770 130 244 32,41 0,426 - 25
 1 ¼ - ½ - 1 770 130 147 17,28 0,357 770 130 247 21,48 0,374 - 35
1 ¼ - ¾ - ¾ 770 130 149 22,07 0,357 770 130 249 27,67 0,362 - 30

 1 ¼ - ¾ - 1 770 130 150 20,13 0,397 770 130 250 25,09 0,409 - 30
1 ¼ - 1 - ¾ 770 130 153 23,54 0,373 770 130 253 29,41 0,383 - 25

 1 ¼ - 1 - 1 770 130 154 19,93 0,437 770 130 254 24,72 0,446 - 20
1 ¼ - 1 ¼ - ½ 770 130 156 22,66 0,492 770 130 256 28,37 0,510 - 20

 1 ¼ - 1 ¼ - ¾ 770 130 157 26,37 0,499 770 130 257 32,94 0,511 - 20
1 ¼ - 1 ¼ - 1 770 130 158 21,80 0,526 770 130 258 27,72 0,546 - 15

– 1 ¼ - 1 ½ - 1 770 130 160 33,85 0,561 770 130 260 42,90 0,580 - 15
1 ½ - ½ - 1 ¼ 770 130 163 22,66 0,448 770 130 263 28,69 0,462 - 20

 1 ½ - ¾ - 1 ¼ 770 130 165 29,60 0,472 770 130 265 37,84 0,484 - 20
1 ½ - 1 - 1 770 130 167 26,53 0,498 770 130 267 33,27 0,512 - 20

 1 ½ - 1 - 1 ¼ 770 130 168 26,00 0,533 770 130 268 32,78 0,549 - 15
1 ½ - 1 ¼ - 1 770 130 170 36,00 0,451 770 130 270 45,43 0,465 - 15

 1 ½ - 1 ¼ - 1 ¼ 770 130 171 31,75 0,606 770 130 271 40,59 0,636 - 15
1 ½ - 1 ½ - ½ 770 130 173 32,29 0,568 770 130 273 41,55 0,585 - 15

 1 ½ - 1 ½ - ¾ 770 130 174 37,03 0,593 770 130 274 46,78 0,619 - 15
1 ½ - 1 ½ - 1 770 130 175 36,60 0,634 770 130 275 46,13 0,654 - 15

 1 ½ - 1 ½ - 1 ¼ 770 130 176 37,99 0,540 770 130 276 47,69 0,572 - 15
– 1 ½ - 2 - 1 ¼ 770 130 178 44,24 0,822 770 130 278 55,82 0,621 - 10
– 2 - ½ - 1 ½ 770 130 180 35,47 0,609 770 130 280 44,84 0,610 - 15
2 - ¾ - 1 ½ 770 130 182 39,50 0,627 770 130 282 50,17 0,645 - 15

 2 - 1 - 1 ½ 770 130 184 41,33 0,662 770 130 284 52,05 0,680 - 25
 2 - 1 ¼ - 1 ¼ 770 130 186 43,43 0,638 770 130 286 54,90 0,660 - t 8
 2 - 1 ¼ - 1 ½ 770 130 187 41,06 0,770 770 130 287 51,67 0,790 - 10
 2 - 1 ½ - 1 ½ 770 130 190 45,90 0,791 770 130 290 57,22 0,860 - 10
– 2 - 2 - ½ 770 130 192 71,79 0,907 770 130 292 90,48 0,934 - 8
 2 - 2 - ¾ 770 130 193 46,27 0,911 770 130 293 58,02 0,938 - 10
2 - 2 - 1 770 130 194 44,18 0,920 770 130 294 55,76 0,960 - 8

 2 - 2 - 1 ¼ 770 130 195 55,70 0,972 770 130 295 70,67 0,790 - 10
2 - 2 - 1 ½ 770 130 196 48,22 0,988 770 130 296 61,09 0,833 - 8

– 2 ½ - 2 - 2 770 129 119 100,69 1,400 770 129 219 127,21 1,490 - 10
– 2 ½ - 2 ½ - 1 770 129 221 143,91 1,300 - 10
– 2 ½ - 2 ½ - 1 ½ 770 129 122 154,89 1,450 770 129 222 190,70 1,567 - 10
t Achtung geänderte Verpackungseinheit – 2 ½ - 2 ½ - 2 770 129 123 116,80 1,390 770 129 223 154,38 1,435 - 10
t Attention changed packing unit – 3 - 2 - 2 770 129 229 155,87 1,480 - 10
t Attenzione unità d`imballaggio cambiata 3 - 3 - 2 770 129 232 187,53 1,950 - 3
t Attention unité d`emballage modifiée –

33
