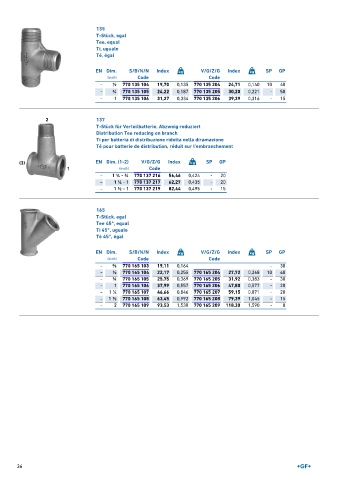

Page 36 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

135
T-Stück, egal
Tee, equal
Ti, uguale
Té, égal

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ½ 770 135 104 19,70 0,135 770 135 204 24,71 0,140 10 40
– ¾ 770 135 105 24,22 0,187 770 135 205 30,20 0,221 - 50
– 1 770 135 106 31,27 0,334 770 135 206 39,29 0,316 - 15

2 137
T-Stück für Verteilbatterie, Abzweig reduziert
Distribution Tee reducing on branch
Ti per batteria di distribuzione ridotta nella diramazione
Té pour batterie de distribution, réduit sur l'embranchement

(3) EN Dim. (1-2) V/G/Z/G Index SP GP
1 (inch) Code 180
– 1 ¼ - ¾ 770 137 216 56,46 0,424 - 20 Kreuz, reduziert, ISO/EN C1
– 1 ¼ - 1 770 137 217 62,27 0,435 - 20
– 1 ½ - 1 770 137 219 82,44 0,495 - 15 Cross, reducing, ISO/EN C1
Croce, ridotta, ISO/EN C1
Croix, réduit, ISO/EN C1
165
T-Stück, egal EN Dim. (1-2) S/B/N/N Index V/G/Z/G Index SP GP
Tee 45°, equal (inch) Code Code
Ti 45°, uguale  ¾ - ½ 770 180 115 18,30 0,201 770 180 215 22,93 0,208 - 20
Té 45°, égal  1 - ½ 770 180 116 36,33 0,264 770 180 216 45,81 0,274 - 30
 1 - ¾ 770 180 117 36,33 0,287 770 180 217 45,81 0,297 - 30
 1 ¼ - 1 770 180 118 40,20 0,541 770 180 218 50,27 0,554 - 15
EN Dim. S/B/N/N Index V/G/Z/G Index SP GP  1 ½ - 1 770 180 120 55,81 0,651 770 180 220 70,83 0,633 - 15
(inch) Code Code
 2 - 1 770 180 121 63,07 0,828 770 180 221 79,39 0,872 - 10
– ⅜ 770 165 103 19,11 0,164 - 30
– ½ 770 165 104 22,17 0,255 770 165 204 27,72 0,268 10 40
– ¾ 770 165 105 25,75 0,369 770 165 205 31,92 0,383 - 30
– 1 770 165 106 37,99 0,557 770 165 206 47,80 0,577 - 20
– 1 ¼ 770 165 107 46,66 0,846 770 165 207 59,15 0,871 - 20
– 1 ½ 770 165 108 63,45 0,992 770 165 208 79,39 1,045 - 15
– 2 770 165 109 93,53 1,530 770 165 209 118,30 1,590 - 8

36
