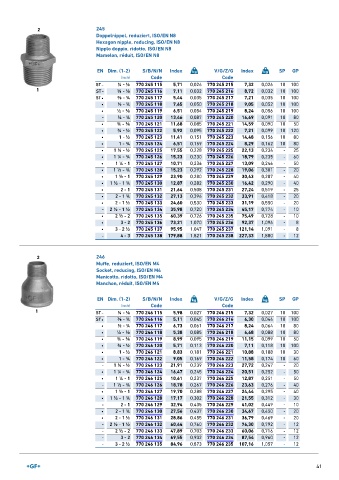

Page 41 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

2 245
Doppelnippel, reduziert, ISO/EN N8
Hexagon nipple, reducing, ISO/EN N8
Nipplo doppio, ridotto, ISO/EN N8
Mamelon, réduit, ISO/EN N8

EN Dim. (1-2) S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
ST – ¼ - ⅛ 770 245 115 5,71 0,026 770 245 215 7,32 0,026 10 100
1 ST – ⅜ - ⅛ 770 245 116 7,11 0,032 770 245 216 8,72 0,032 10 100
ST  ⅜ - ¼ 770 245 117 5,44 0,035 770 245 217 7,21 0,035 10 100
 ½ - ¼ 770 245 118 7,65 0,050 770 245 218 9,05 0,052 10 100
½ - ⅜ 770 245 119 6,51 0,054 770 245 219 8,24 0,056 10 100

– ¾ - ¼ 770 245 120 13,46 0,087 770 245 220 16,69 0,091 10 80
¾ - ⅜ 770 245 121 11,68 0,085 770 245 221 14,59 0,090 10 50

 ¾ - ½ 770 245 122 5,92 0,095 770 245 222 7,21 0,099 10 120
1 - ½ 770 245 123 11,41 0,151 770 245 223 14,48 0,156 10 80

 1 - ¾ 770 245 124 6,51 0,159 770 245 224 8,29 0,162 10 80
1 ¼ - ½ 770 245 125 17,55 0,228 770 245 225 22,13 0,234 - 25

 1 ¼ - ¾ 770 245 126 15,23 0,230 770 245 226 18,79 0,235 - 60
1 ¼ - 1 770 245 127 10,71 0,236 770 245 227 13,09 0,246 - 50

 1 ½ - ¾ 770 245 128 15,23 0,292 770 245 228 19,06 0,301 - 20
 1 ½ - 1 770 245 129 23,90 0,280 770 245 229 30,43 0,287 - 40
 1 ½ - 1 ¼ 770 245 130 12,87 0,282 770 245 230 16,42 0,290 - 40
 2 - 1 770 245 131 21,64 0,508 770 245 231 27,24 0,519 - 25
2 - 1 ¼ 770 245 132 27,13 0,396 770 245 232 33,91 0,418 - 20

 2 - 1 ½ 770 245 133 24,60 0,530 770 245 233 31,19 0,550 - 20
– 2 ½ - 1 ½ 770 245 134 35,98 0,720 770 245 234 45,17 0,774 - 10
 2 ½ - 2 770 245 135 60,39 0,726 770 245 235 75,49 0,728 - 10
3 - 2 770 245 136 73,21 1,070 770 245 236 92,37 1,096 - 8

 3 - 2 ½ 770 245 137 95,95 1,047 770 245 237 121,14 1,091 - 8
– 4 - 3 770 245 138 179,88 1,821 770 245 238 227,33 1,880 - 12

2 246
Muffe, reduziert, ISO/EN M4
Socket, reducing, ISO/EN M4
Manicotto, ridotto, ISO/EN M4
Manchon, réduit, ISO/EN M4

EN Dim. (1-2) S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
1 ST – ¼ - ⅛ 770 246 115 5,98 0,027 770 246 215 7,32 0,027 10 100
⅜ - ¼ 770 246 116 5,11 0,045 770 246 216 6,30 0,046 10 100
ST 
½ - ¼ 770 246 117 6,73 0,061 770 246 217 8,24 0,064 10 80

 ½ - ⅜ 770 246 118 5,38 0,085 770 246 218 6,68 0,088 10 80
¾ - ⅜ 770 246 119 8,99 0,095 770 246 219 11,15 0,099 10 50

 ¾ - ½ 770 246 120 5,71 0,113 770 246 220 7,11 0,118 10 100
1 - ½ 770 246 121 8,83 0,181 770 246 221 10,88 0,188 10 30

 1 - ¾ 770 246 122 9,05 0,169 770 246 222 11,58 0,174 10 60
– 1 ¼ - ½ 770 246 123 21,91 0,239 770 246 223 27,72 0,247 - 20
 1 ¼ - ¾ 770 246 124 16,47 0,245 770 246 224 20,51 0,252 - 50
1 ¼ - 1 770 246 125 10,61 0,237 770 246 225 12,87 0,251 - 50

– 1 ½ - ¾ 770 246 126 18,78 0,267 770 246 226 23,63 0,276 - 40
1 ½ - 1 770 246 127 19,70 0,288 770 246 227 24,44 0,295 - 40

 1 ½ - 1 ¼ 770 246 128 17,17 0,302 770 246 228 21,55 0,312 - 30
– 2 - 1 770 246 129 32,94 0,435 770 246 229 41,02 0,449 - 10
 2 - 1 ¼ 770 246 130 27,56 0,437 770 246 230 34,67 0,450 - 20
 2 - 1 ½ 770 246 131 28,86 0,455 770 246 231 36,79 0,469 - 20
– 2 ½ - 1 ½ 770 246 132 60,44 0,760 770 246 232 76,30 0,792 - 12
– 2 ½ - 2 770 246 133 47,89 0,703 770 246 233 60,06 0,716 - 12
– 3 - 2 770 246 134 69,55 0,932 770 246 234 87,54 0,960 - 12
– 3 - 2 ½ 770 246 135 84,96 0,873 770 246 235 107,16 1,057 - 12

41
