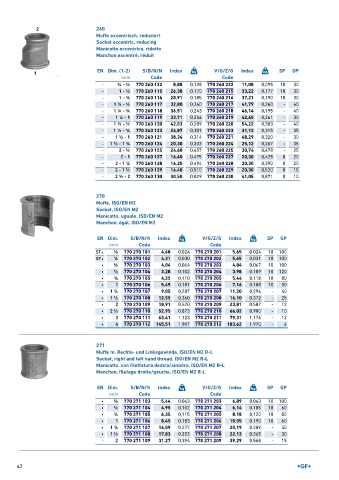

2 260
Muffe exzentrisch, reduziert
Socket eccentric, reducing
Manicotto eccentrico, ridotto
Manchon excentré, réduit

1 EN Dim. (1-2) S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ¾ - ½ 770 260 122 8,88 0,128 770 260 222 11,08 0,095 10 30
– 1 - ½ 770 260 115 26,38 0,170 770 260 215 33,22 0,177 10 30
– 1 - ¾ 770 260 116 28,91 0,185 770 260 216 37,21 0,190 10 30
– 1 ¼ - ½ 770 260 117 32,80 0,240 770 260 217 41,79 0,260 - 40
– 1 ¼ - ¾ 770 260 118 36,51 0,243 770 260 218 46,14 0,195 - 40
– 1 ¼ - 1 770 260 119 33,71 0,256 770 260 219 42,65 0,261 - 30
– 1 ½ - ½ 770 260 120 42,53 0,289 770 260 220 54,22 0,303 - 40
– 1 ½ - ¾ 770 260 123 24,87 0,301 770 260 223 31,12 0,315 - 35
– 1 ½ - 1 770 260 121 38,34 0,314 770 260 221 48,29 0,320 - 30
– 1 ½ - 1 ¼ 770 260 124 20,30 0,333 770 260 224 25,12 0,267 - 35
– 2 - ½ 770 260 125 24,60 0,457 770 260 225 30,74 0,478 - 25
– 2 - 1 770 260 127 16,40 0,475 770 260 227 20,30 0,425 0 20
– 2 - 1 ¼ 770 260 128 16,25 0,494 770 260 228 20,30 0,390 0 20
– 2 - 1 ½ 770 260 129 16,40 0,510 770 260 229 20,30 0,520 0 15
– 2 ½ - 2 770 260 130 30,50 0,829 770 260 230 41,05 0,871 0 10

270
Muffe, ISO/EN M2
Socket, ISO/EN M2
Manicotto, uguale, ISO/EN M2
Manchon, égal, ISO/EN M2

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
⅛ 770 270 101 4,68 0,024 770 270 201 5,65 0,024 10 100
ST 
ST  ¼ 770 270 102 4,31 0,030 770 270 202 5,65 0,031 10 100
 ⅜ 770 270 103 4,04 0,064 770 270 203 4,84 0,067 10 100
½ 770 270 104 3,28 0,102 770 270 204 3,98 0,109 10 120

 ¾ 770 270 105 4,25 0,110 770 270 205 5,44 0,118 10 80
1 770 270 106 5,49 0,181 770 270 206 7,16 0,188 10 50

 1 ¼ 770 270 107 9,05 0,287 770 270 207 11,20 0,296 - 40
1 ½ 770 270 108 12,55 0,360 770 270 208 16,10 0,372 - 25

 2 770 270 109 18,91 0,570 770 270 209 23,81 0,587 - 12
2 ½ 770 270 110 52,95 0,873 770 270 210 66,02 0,900 - 10

 3 770 270 111 63,41 1,123 770 270 211 79,31 1,176 - 12
4 770 270 112 145,51 1,907 770 270 212 183,62 1,970 - 4


271
Muffe m. Rechts- und Linksgewinde, ISO/EN M2 R-L
Socket, right and left hand thread, ISO/EN M2 R-L
Manicotto, con filettatura destra/sinistra, ISO/EN M2 R-L
Manchon, filetage droite/gauche, ISO/EN M2 R-L

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
⅜ 770 271 103 5,44 0,043 770 271 203 6,89 0,043 10 100

 ½ 770 271 104 4,95 0,102 770 271 204 6,14 0,105 10 60
¾ 770 271 105 6,35 0,115 770 271 205 8,18 0,120 10 80

 1 770 271 106 8,45 0,183 770 271 206 10,55 0,190 10 60
1 ¼ 770 271 107 16,09 0,277 770 271 207 20,19 0,289 - 50

 1 ½ 770 271 108 17,83 0,353 770 271 208 22,13 0,365 - 30
– 2 770 271 109 31,27 0,394 770 271 209 39,29 0,568 - 15
