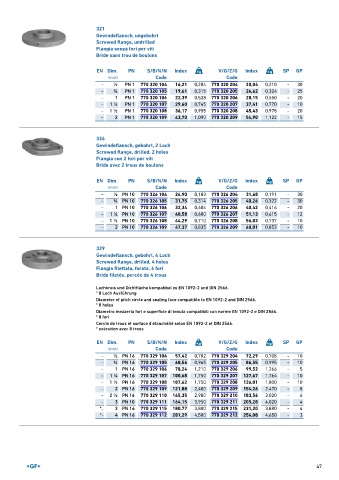

Page 47 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

321
Gewindeflansch, ungebohrt
Screwed flange, undrilled
Flangia senza fori per viti
Bride sans trou de boulons

EN Dim. PN S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ½ PN 1 770 320 104 16,21 0,204 770 320 204 20,04 0,210 - 30
– ¾ PN 1 770 320 105 19,61 0,315 770 320 205 24,62 0,324 - 25
– 1 PN 1 770 320 106 22,39 0,528 770 320 206 28,15 0,550 - 20
– 1 ¼ PN 1 770 320 107 29,60 0,745 770 320 207 37,41 0,770 - 10
– 1 ½ PN 1 770 320 108 36,17 0,955 770 320 208 45,43 0,978 - 20
– 2 PN 1 770 320 109 43,70 1,090 770 320 209 54,90 1,122 - 15

326
Gewindeflansch, gebohrt, 2 Loch
Screwed flange, drilled, 2 holes
Flangia con 2 fori per viti
Bride avec 2 trous de boulons

EN Dim. PN S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ½ PN 10 770 326 104 24,90 0,183 770 326 204 31,68 0,191 - 30
– ¾ PN 10 770 326 105 31,75 0,314 770 326 205 40,26 0,322 - 30
– 1 PN 10 770 326 106 32,34 0,404 770 326 206 40,42 0,416 - 20
– 1 ¼ PN 10 770 326 107 40,58 0,600 770 326 207 51,13 0,615 - 12
– 1 ½ PN 10 770 326 108 44,29 0,710 770 326 208 56,03 0,737 - 10
– 2 PN 10 770 326 109 47,37 0,835 770 326 209 60,01 0,853 - 10

329
Gewindeflansch, gebohrt, 4 Loch
Screwed flange, drilled, 4 holes
Flangia filettata, forata, 4 fori
Bride filetée, percée de 4 trous
Lochkreis und Dichtfläche kompatibel zu EN 1092-2 und DIN 2566.
* 8 Loch Ausführung
Diameter of pitch circle and sealing face compatible to EN 1092-2 and DIN 2566.
* 8 holes
Diametro mezzeria fori e superficie di tenuta compatibili con norme EN 1092-2 e DIN 2566.
* 8 fori
Cercle de trous et surface d'étanchéité selon EN 1092-2 et DIN 2566.
* exécution avec 8 trous
EN Dim. PN S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
– ½ PN 16 770 329 104 57,42 0,702 770 329 204 72,29 0,708 - 10
– ¾ PN 16 770 329 105 68,56 0,965 770 329 205 86,55 0,995 - 10
– 1 PN 16 770 329 106 78,24 1,210 770 329 206 99,52 1,266 - 5
– 1 ¼ PN 16 770 329 107 100,68 1,750 770 329 207 127,67 1,764 - 10
– 1 ½ PN 16 770 329 108 107,62 1,750 770 329 208 136,01 1,800 - 10
– 2 PN 16 770 329 109 121,88 2,400 770 329 209 154,26 2,470 - 8
– 2 ½ PN 16 770 329 110 145,35 2,980 770 329 210 183,56 3,020 - 6
– 3 PN 10 770 329 111 164,15 3,950 770 329 211 205,28 4,020 - 4
*– 3 PN 16 770 329 115 180,77 3,800 770 329 215 231,20 3,880 - 4
*– 4 PN 16 770 329 112 201,29 4,500 770 329 212 254,08 4,650 - 3

47
