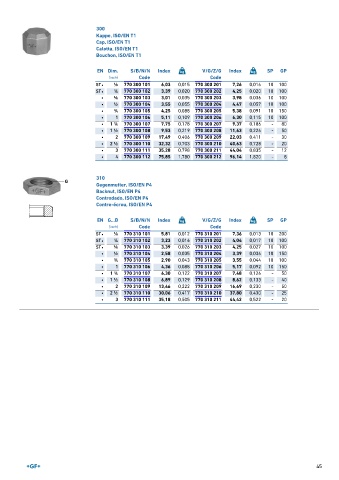

Page 45 - GEORGFISCHER - LISTINO GHISA MALLEABILE 2023 - FIDRA

300
Kappe, ISO/EN T1
Cap, ISO/EN T1
Calotta, ISO/EN T1
Bouchon, ISO/EN T1

EN Dim. S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
ST  ⅛ 770 300 101 6,03 0,015 770 300 201 7,26 0,016 10 100
¼ 770 300 102 3,39 0,020 770 300 202 4,25 0,020 10 100
ST 
⅜ 770 300 103 3,01 0,035 770 300 203 3,98 0,036 10 100

 ½ 770 300 104 3,55 0,055 770 300 204 4,47 0,057 10 100
¾ 770 300 105 4,25 0,088 770 300 205 5,38 0,091 10 150

 1 770 300 106 5,11 0,109 770 300 206 6,30 0,115 10 100
1 ¼ 770 300 107 7,75 0,178 770 300 207 9,37 0,186 - 80

 1 ½ 770 300 108 9,53 0,219 770 300 208 11,63 0,226 - 50
2 770 300 109 17,49 0,406 770 300 209 22,03 0,411 - 30

 2 ½ 770 300 110 32,32 0,703 770 300 210 40,63 0,728 - 20
3 770 300 111 35,28 0,798 770 300 211 44,04 0,835 - 12

 4 770 300 112 75,85 1,780 770 300 212 96,14 1,820 - 8

310
G
Gegenmutter, ISO/EN P4
Backnut, ISO/EN P4
Controdado, ISO/EN P4
Contre-écrou, ISO/EN P4

EN G…B S/B/N/N Index V/G/Z/G Index SP GP
(inch) Code Code
ST  ⅛ 770 310 101 5,81 0,012 770 310 201 7,36 0,013 10 200
¼ 770 310 102 3,23 0,016 770 310 202 4,04 0,017 10 100
ST 
ST  ⅜ 770 310 103 3,39 0,026 770 310 203 4,25 0,027 10 100
 ½ 770 310 104 2,58 0,035 770 310 204 3,39 0,036 10 150
 ¾ 770 310 105 2,90 0,043 770 310 205 3,55 0,044 10 100
 1 770 310 106 4,36 0,088 770 310 206 5,17 0,092 10 150
1 ¼ 770 310 107 6,30 0,122 770 310 207 7,48 0,126 - 50

 1 ½ 770 310 108 6,89 0,129 770 310 208 8,62 0,133 - 40
2 770 310 109 13,46 0,222 770 310 209 16,69 0,230 - 50

 2 ½ 770 310 110 30,06 0,417 770 310 210 37,80 0,430 - 25
3 770 310 111 35,18 0,505 770 310 211 44,42 0,522 - 20


45
