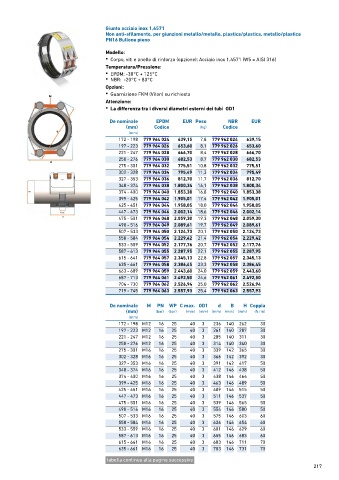

Page 215 - GEORGFISCHER - LISTINO 884 - FIDRA
P. 215
Giunto acciaio inox 1,4571
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN16 Bullone pieno
Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)
Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C
Opzioni:
• Guarnizione FKM (Viton) su richiesta
Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1
De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
172 - 198 779 964 024 639,15 7,8 779 962 024 639,15
197 - 223 779 964 026 653,60 8,1 779 962 026 653,60
221 - 247 779 964 028 666,70 8,4 779 962 028 666,70
250 - 276 779 964 030 682,53 8,7 779 962 030 682,53
275 - 301 779 964 032 775,51 10,8 779 962 032 775,51
302 - 328 779 964 034 795,49 11,3 779 962 034 795,49
327 - 353 779 964 036 812,70 11,7 779 962 036 812,70
348 - 374 779 964 038 1.800,34 16,1 779 962 038 1.800,34
374 - 400 779 964 040 1.853,38 16,8 779 962 040 1.853,38
399 - 425 779 964 042 1.905,01 17,4 779 962 042 1.905,01
425 - 451 779 964 044 1.958,05 18,0 779 962 044 1.958,05
447 - 473 779 964 046 2.002,14 18,6 779 962 046 2.002,14
475 - 501 779 964 048 2.059,30 19,3 779 962 048 2.059,30
490 - 516 779 964 049 2.089,61 19,7 779 962 049 2.089,61
507 - 533 779 964 050 2.124,73 20,1 779 962 050 2.124,73
558 - 584 779 964 054 2.229,42 21,4 779 962 054 2.229,42
533 - 559 779 964 052 2.177,76 20,7 779 962 052 2.177,76
587 - 613 779 964 055 2.287,95 22,1 779 962 055 2.287,95
615 - 641 779 964 057 2.345,13 22,8 779 962 057 2.345,13
635 - 661 779 964 058 2.386,45 23,3 779 962 058 2.386,45
663 - 689 779 964 059 2.443,60 24,0 779 962 059 2.443,60
687 - 713 779 964 061 2.492,50 24,6 779 962 061 2.492,50
704 - 730 779 964 062 2.526,94 25,0 779 962 062 2.526,94
719 - 745 779 964 063 2.557,93 25,4 779 962 063 2.557,93
De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
172 - 198 M12 16 25 40 3 236 140 262 30
197 - 223 M12 16 25 40 3 261 140 287 30
221 - 247 M12 16 25 40 3 285 140 311 30
250 - 276 M12 16 25 40 3 314 140 340 30
275 - 301 M16 16 25 40 3 339 142 365 30
302 - 328 M16 16 25 40 3 366 142 392 30
327 - 353 M16 16 25 40 3 391 142 417 50
348 - 374 M16 16 25 40 3 412 146 438 50
374 - 400 M16 16 25 40 3 438 146 464 50
399 - 425 M16 16 25 40 3 463 146 489 50
425 - 451 M16 16 25 40 3 489 146 515 50
447 - 473 M16 16 25 40 3 511 146 537 50
475 - 501 M16 16 25 40 3 539 146 565 50
490 - 516 M16 16 25 40 3 554 146 580 50
507 - 533 M16 16 25 40 3 575 146 603 60
558 - 584 M16 16 25 40 3 626 146 654 60
533 - 559 M16 16 25 40 3 601 146 629 60
587 - 613 M16 16 25 40 3 655 146 683 60
615 - 641 M16 16 25 40 3 683 146 711 70
635 - 661 M16 16 25 40 3 703 146 731 70
tabella continua alla pagina successiva
