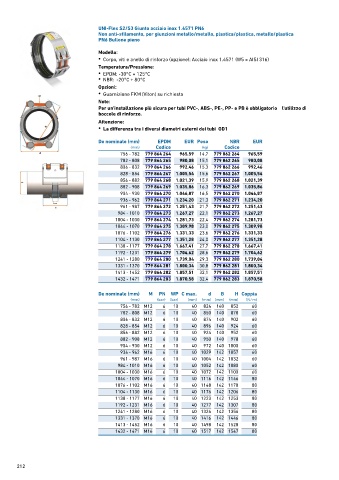

Page 210 - GEORGFISCHER - LISTINO 884 - FIDRA

UNI-Flex S2/S3 Giunto acciaio inox 1.4571 PN6
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN6 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale (mm) EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
756 - 782 779 864 264 965,59 14,7 779 862 264 965,59
782 - 808 779 864 265 980,08 15,1 779 862 265 980,08
806 - 832 779 864 266 992,46 15,3 779 862 266 992,46
828 - 854 779 864 267 1.005,54 15,6 779 862 267 1.005,54
856 - 882 779 864 268 1.021,39 15,9 779 862 268 1.021,39
882 - 908 779 864 269 1.035,86 16,3 779 862 269 1.035,86
904 - 930 779 864 270 1.046,87 16,5 779 862 270 1.046,87
936 - 962 779 864 271 1.234,20 21,3 779 862 271 1.234,20
961 - 987 779 864 272 1.251,43 21,7 779 862 272 1.251,43
984 - 1010 779 864 273 1.267,27 22,1 779 862 273 1.267,27
1004 - 1030 779 864 274 1.281,73 22,4 779 862 274 1.281,73
1044 - 1070 779 864 275 1.309,98 23,0 779 862 275 1.309,98
1076 - 1102 779 864 276 1.331,33 23,6 779 862 276 1.331,33
1104 - 1130 779 864 277 1.351,28 24,0 779 862 277 1.351,28
1138 - 1177 779 864 278 1.667,41 27,7 779 862 278 1.667,41
1192 - 1231 779 864 279 1.704,62 28,6 779 862 279 1.704,62
1241 - 1280 779 864 280 1.739,04 29,3 779 862 280 1.739,04
1331 - 1370 779 864 281 1.800,34 30,8 779 862 281 1.800,34
1413 - 1452 779 864 282 1.857,51 32,1 779 862 282 1.857,51
1432 - 1471 779 864 283 1.870,58 32,4 779 862 283 1.870,58

De nominale (mm) M PN WP C max. d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (N ⁄ m)
756 - 782 M12 6 10 40 824 140 852 60
782 - 808 M12 6 10 40 850 140 878 60
806 - 832 M12 6 10 40 874 140 902 60
828 - 854 M12 6 10 40 896 140 924 60
856 - 882 M12 6 10 40 924 140 952 60
882 - 908 M12 6 10 40 950 140 978 60
904 - 930 M12 6 10 40 972 140 1000 60
936 - 962 M16 6 10 40 1029 142 1057 60
961 - 987 M16 6 10 40 1004 142 1032 60
984 - 1010 M16 6 10 40 1052 142 1080 60
1004 - 1030 M16 6 10 40 1072 142 1100 60
1044 - 1070 M16 6 10 40 1116 142 1146 80
1076 - 1102 M16 6 10 40 1148 142 1178 80
1104 - 1130 M16 6 10 40 1176 142 1206 80
1138 - 1177 M16 6 10 40 1223 142 1253 80
1192 - 1231 M16 6 10 40 1277 142 1307 80
1241 - 1280 M16 6 10 40 1326 142 1356 80
1331 - 1370 M16 6 10 40 1416 142 1446 80
1413 - 1452 M16 6 10 40 1498 142 1528 80
1432 - 1471 M16 6 10 40 1517 142 1547 80

212
