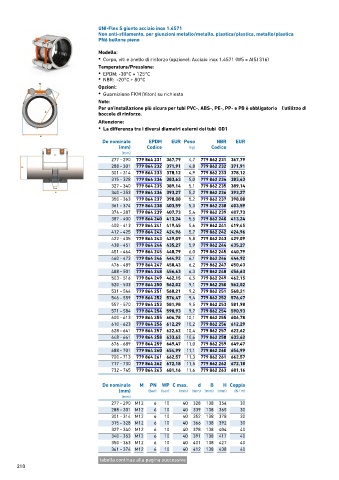

P. 208
UNI-Flex S giunto acciaio inox 1.4571
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN6 bullone pieno
Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)
Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C
Opzioni:
• Guarnizione FKM (Viton) su richiesta
Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.
Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1
De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
277 - 290 779 864 231 367,79 4,7 779 862 231 367,79
288 - 301 779 864 232 371,91 4,8 779 862 232 371,91
301 - 314 779 864 233 378,12 4,9 779 862 233 378,12
315 - 328 779 864 234 383,63 5,0 779 862 234 383,63
327 - 340 779 864 235 389,14 5,1 779 862 235 389,14
340 - 353 779 864 236 393,27 5,2 779 862 236 393,27
350 - 363 779 864 237 398,08 5,2 779 862 237 398,08
361 - 374 779 864 238 403,59 5,3 779 862 238 403,59
374 - 387 779 864 239 407,73 5,4 779 862 239 407,73
387 - 400 779 864 240 413,24 5,5 779 862 240 413,24
400 - 413 779 864 241 419,45 5,6 779 862 241 419,45
412 - 425 779 864 242 424,96 5,7 779 862 242 424,96
422 - 435 779 864 243 429,09 5,8 779 862 243 429,09
438 - 451 779 864 244 435,27 5,9 779 862 244 435,27
451 - 464 779 864 245 440,79 6,0 779 862 245 440,79
460 - 473 779 864 246 444,92 6,1 779 862 246 444,92
476 - 489 779 864 247 450,43 6,2 779 862 247 450,43
488 - 501 779 864 248 456,63 6,3 779 862 248 456,63
503 - 516 779 864 249 462,15 6,5 779 862 249 462,15
520 - 533 779 864 250 562,02 9,1 779 862 250 562,02
531 - 544 779 864 251 568,21 9,2 779 862 251 568,21
546 - 559 779 864 252 576,47 9,4 779 862 252 576,47
557 - 570 779 864 253 581,98 9,5 779 862 253 581,98
571 - 584 779 864 254 590,93 9,7 779 862 254 590,93
600 - 613 779 864 255 606,78 10,1 779 862 255 606,78
610 - 623 779 864 256 612,29 10,2 779 862 256 612,29
628 - 641 779 864 257 622,62 10,4 779 862 257 622,62
648 - 661 779 864 258 633,62 10,6 779 862 258 633,62
676 - 689 779 864 259 649,47 11,0 779 862 259 649,47
688 - 701 779 864 260 654,99 11,1 779 862 260 654,99
700 - 713 779 864 261 662,57 11,3 779 862 261 662,57
717 - 730 779 864 262 672,18 11,5 779 862 262 672,18
732 - 745 779 864 263 681,16 11,6 779 862 263 681,16
De nominale M PN WP C max. d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
277 - 290 M12 6 10 40 328 138 354 30
288 - 301 M12 6 10 40 339 138 365 30
301 - 314 M12 6 10 40 352 138 378 30
315 - 328 M12 6 10 40 366 138 392 30
327 - 340 M12 6 10 40 378 138 404 40
340 - 353 M12 6 10 40 391 138 417 40
350 - 363 M12 6 10 40 401 138 427 40
361 - 374 M12 6 10 40 412 138 438 40
tabella continua alla pagina successiva
