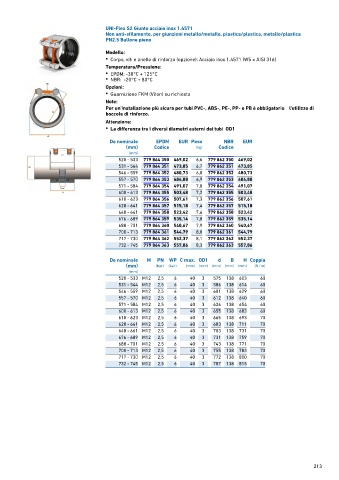

Page 211 - GEORGFISCHER - LISTINO 884 - FIDRA

UNI-Flex S2 Giunto acciaio inox 1.4571
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN2.5 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Note:
Per un'installazione più sicura per tubi PVC-, ABS-, PE-, PP- e PB è obbligatorio l'utilizzo di
boccole di rinforzo.

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
520 - 533 779 864 350 469,02 6,6 779 862 350 469,02
531 - 544 779 864 351 473,85 6,7 779 862 351 473,85
546 - 559 779 864 352 480,73 6,8 779 862 352 480,73
557 - 570 779 864 353 484,88 6,9 779 862 353 484,88
571 - 584 779 864 354 491,07 7,0 779 862 354 491,07
600 - 613 779 864 355 503,48 7,2 779 862 355 503,48
610 - 623 779 864 356 507,61 7,3 779 862 356 507,61
628 - 641 779 864 357 515,18 7,4 779 862 357 515,18
648 - 661 779 864 358 523,42 7,6 779 862 358 523,42
676 - 689 779 864 359 535,14 7,8 779 862 359 535,14
688 - 701 779 864 360 540,67 7,9 779 862 360 540,67
700 - 713 779 864 361 544,79 8,0 779 862 361 544,79
717 - 730 779 864 362 552,37 8,1 779 862 362 552,37
732 - 745 779 864 363 557,86 8,3 779 862 363 557,86

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
520 - 533 M12 2,5 6 40 3 575 138 603 60
531 - 544 M12 2,5 6 40 3 586 138 614 60
546 - 559 M12 2,5 6 40 3 601 138 629 60
557 - 570 M12 2,5 6 40 3 612 138 640 60
571 - 584 M12 2,5 6 40 3 626 138 654 60
600 - 613 M12 2,5 6 40 3 655 138 683 60
610 - 623 M12 2,5 6 40 3 665 138 693 70
628 - 641 M12 2,5 6 40 3 683 138 711 70
648 - 661 M12 2,5 6 40 3 703 138 731 70
676 - 689 M12 2,5 6 40 3 731 138 759 70
688 - 701 M12 2,5 6 40 3 743 138 771 70
700 - 713 M12 2,5 6 40 3 755 138 783 70
717 - 730 M12 2,5 6 40 3 772 138 800 70
732 - 745 M12 2,5 6 40 3 787 138 815 70
