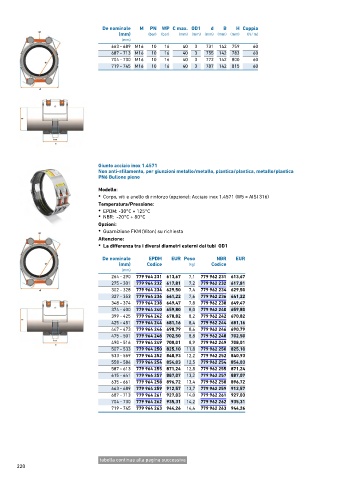

Page 218 - GEORGFISCHER - LISTINO 884 - FIDRA

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
663 - 689 M16 10 16 40 3 731 142 759 60
687 - 713 M16 10 16 40 3 755 142 783 60
704 - 730 M16 10 16 40 3 772 142 800 60
719 - 745 M16 10 16 40 3 787 142 815 60

Giunto acciaio inox 1.4571
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN6 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
264 - 290 779 964 231 613,67 7,1 779 962 231 613,67
275 - 301 779 964 232 617,81 7,2 779 962 232 617,81
302 - 328 779 964 234 629,50 7,4 779 962 234 629,50
327 - 353 779 964 236 641,22 7,6 779 962 236 641,22
348 - 374 779 964 238 649,47 7,8 779 962 238 649,47
374 - 400 779 964 240 659,80 8,0 779 962 240 659,80
399 - 425 779 964 242 670,82 8,2 779 962 242 670,82
425 - 451 779 964 244 681,16 8,4 779 962 244 681,16
447 - 473 779 964 246 690,79 8,6 779 962 246 690,79
475 - 501 779 964 248 702,50 8,8 779 962 248 702,50
490 - 516 779 964 249 708,01 8,9 779 962 249 708,01
507 - 533 779 964 250 825,10 11,8 779 962 250 825,10
533 - 559 779 964 252 840,93 12,2 779 962 252 840,93
558 - 584 779 964 254 854,03 12,5 779 962 254 854,03
587 - 613 779 964 255 871,24 12,8 779 962 255 871,24
615 - 641 779 964 257 887,07 13,2 779 962 257 887,07
635 - 661 779 964 258 896,72 13,4 779 962 258 896,72
663 - 689 779 964 259 912,57 13,7 779 962 259 912,57
687 - 713 779 964 261 927,03 14,0 779 962 261 927,03
704 - 730 779 964 262 935,31 14,2 779 962 262 935,31
719 - 745 779 964 263 944,26 14,4 779 962 263 944,26

tabella continua alla pagina successiva
