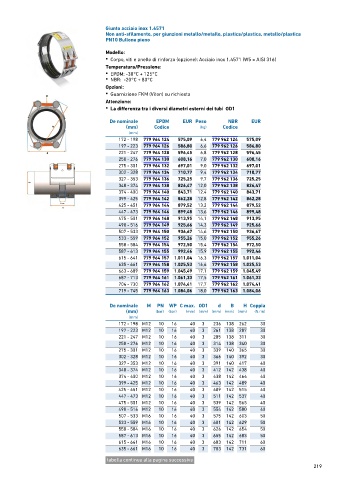

Page 217 - GEORGFISCHER - LISTINO 884 - FIDRA

Giunto acciaio inox 1.4571
Non anti-sfilamento, per giunzioni metallo/metallo, plastica/plastica, metallo/plastica
PN10 Bullone pieno

Modello:
• Corpo, viti e anello di rinforzo (opzione): Acciaio inox 1.4571 (W5 = AISI 316)

Temperatura/Pressione:
• EPDM: -30°C + 125°C
• NBR: -20°C + 80°C

Opzioni:
• Guarnizione FKM (Viton) su richiesta

Attenzione:
• La differenza tra i diversi diametri esterni dei tubi OD1

De nominale EPDM EUR Peso NBR EUR
(mm) Codice (kg) Codice
(mm)
172 - 198 779 964 124 575,09 6,4 779 962 124 575,09
197 - 223 779 964 126 586,80 6,6 779 962 126 586,80
221 - 247 779 964 128 596,45 6,8 779 962 128 596,45
250 - 276 779 964 130 608,16 7,0 779 962 130 608,16
275 - 301 779 964 132 697,01 9,0 779 962 132 697,01
302 - 328 779 964 134 710,77 9,4 779 962 134 710,77
327 - 353 779 964 136 725,25 9,7 779 962 136 725,25
348 - 374 779 964 138 826,47 12,0 779 962 138 826,47
374 - 400 779 964 140 843,71 12,4 779 962 140 843,71
399 - 425 779 964 142 862,28 12,8 779 962 142 862,28
425 - 451 779 964 144 879,52 13,2 779 962 144 879,52
447 - 473 779 964 146 899,48 13,6 779 962 146 899,48
475 - 501 779 964 148 913,95 14,1 779 962 148 913,95
490 - 516 779 964 149 925,66 14,3 779 962 149 925,66
507 - 533 779 964 150 936,67 14,6 779 962 150 936,67
533 - 559 779 964 152 955,26 15,0 779 962 152 955,26
558 - 584 779 964 154 972,50 15,4 779 962 154 972,50
587 - 613 779 964 155 992,46 15,9 779 962 155 992,46
615 - 641 779 964 157 1.011,04 16,3 779 962 157 1.011,04
635 - 661 779 964 158 1.025,53 16,6 779 962 158 1.025,53
663 - 689 779 964 159 1.045,49 17,1 779 962 159 1.045,49
687 - 713 779 964 161 1.061,33 17,5 779 962 161 1.061,33
704 - 730 779 964 162 1.074,41 17,7 779 962 162 1.074,41
719 - 745 779 964 163 1.084,06 18,0 779 962 163 1.084,06

De nominale M PN WP C max. OD1 d B H Coppia
(mm) (bar) (bar) (mm) (mm) (mm) (mm) (mm) (N ⁄ m)
(mm)
172 - 198 M12 10 16 40 3 236 138 262 30
197 - 223 M12 10 16 40 3 261 138 287 30
221 - 247 M12 10 16 40 3 285 138 311 30
250 - 276 M12 10 16 40 3 314 138 340 30
275 - 301 M12 10 16 40 3 339 140 365 30
302 - 328 M12 10 16 40 3 366 140 392 30
327 - 353 M12 10 16 40 3 391 140 417 40
348 - 374 M12 10 16 40 3 412 142 438 40
374 - 400 M12 10 16 40 3 438 142 464 40
399 - 425 M12 10 16 40 3 463 142 489 40
425 - 451 M12 10 16 40 3 489 142 515 40
447 - 473 M12 10 16 40 3 511 142 537 40
475 - 501 M12 10 16 40 3 539 142 565 40
490 - 516 M12 10 16 40 3 554 142 580 40
507 - 533 M16 10 16 40 3 575 142 603 50
533 - 559 M16 10 16 40 3 601 142 629 50
558 - 584 M16 10 16 40 3 626 142 654 50
587 - 613 M16 10 16 40 3 655 142 683 50
615 - 641 M16 10 16 40 3 683 142 711 60
635 - 661 M16 10 16 40 3 703 142 731 60
tabella continua alla pagina successiva
