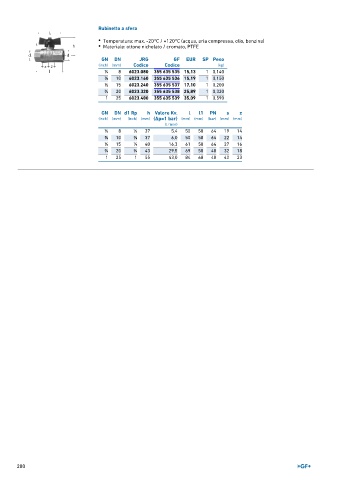

P. 200
Rubinetto a sfera
• Temperatura: max. -20°C / +120°C (acqua, aria compressa, olio, benzina)
• Materiale: ottone nichelato / cromato, PTFE
GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕4 8 6023.080 355 635 535 15,13 1 0,140
3 10 6023.160 355 635 536 15,19 1 0,150
∕8
1 ∕2 15 6023.240 355 635 537 17,10 1 0,200
3 20 6023.320 355 635 538 25,89 1 0,320
∕4
1 25 6023.400 355 635 539 35,09 1 0,590
GN DN d1 Rp h Valore Kv. l l1 PN s z
(inch) (mm) (inch) (mm) (Δp=1 bar) (mm) (mm) (bar) (mm) (mm)
(l ⁄ min)
1 ∕4 8 1 ∕4 37 5,4 50 50 64 19 14
3 10 3 37 6,0 50 50 64 22 14
∕8 ∕8
1 ∕2 15 1 ∕2 40 16,3 61 50 64 27 16
3 20 3 43 29,5 69 50 40 32 18
∕4 ∕4
1 25 1 55 43,0 84 68 40 40 23
200
