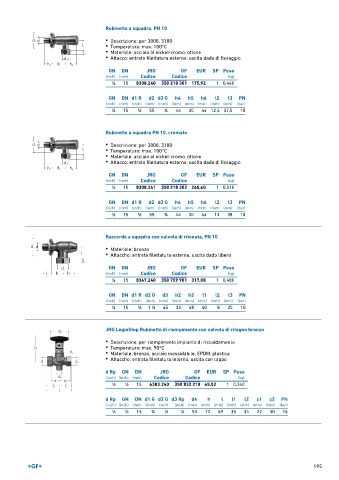

Page 195 - GEORGFISCHER - LISTINO 879 - FIDRA

Rubinetto a squadra, PN 10
• Descrizione: per 3000, 3100
• Temperatura: max. 100°C
• Materiale: acciaio al nickel-cromo, ottone
• Attacco: entrata filettatura esterna, uscita dado di fissaggio

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 15 8308.240 350 218 301 175,92 1 0,460

GN DN d1 R d2 d3 G h4 h5 h6 l2 l3 PN
(inch) (mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (bar)
1 ∕2 15 1 ∕2 55 3 ∕4 44 30 44 12,5 37,5 10

Rubinetto a squadra PN 10, cromato

• Descrizione: per 3000, 3100
• Temperatura: max. 100°C
• Materiale: acciaio al nickel-cromo, ottone
• Attacco: entrata filettatura esterna, uscita dado di fissaggio

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 8308.241 350 218 302 245,60
∕2 15 1 0,510

GN DN d1 R d2 d3 G h4 h5 h6 l2 l3 PN
(inch) (mm) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (bar)
1 15 1 55 3 44 30 44 13 38 10
∕2 ∕2 ∕4

Raccordo a squadra con valvola di ritenuta, PN 10

• Materiale: bronzo
• Attaccho: entrata filettatura esterna, uscita dado libero

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 8347.240 350 759 901 317,08 1 0,480
∕2
GN DN d1 R d2 G d3 h2 h3 l1 l2 l3 PN
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
1 15 1 1 65 35 48 40 8 25 10
∕2 ∕2 1 ∕8

JRG LegioStop Rubinetto di riempimento con valvola di ritegno bronzo
• Descrizione: per riempimento impianto di riscaldamento
• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attaccho: entrata filettatura interna, uscita con tappo

d Rp GN DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 ∕2 1 ∕2 15 6303.240 350 832 210 65,52 1 0,340

d Rp GN DN d1 G d2 G d3 Rp d4 h l l1 l2 z1 z2 PN
(inch) (inch) (mm) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
1 ∕2 1 ∕2 15 3 ∕4 1 ∕2 1 ∕4 53 72 69 35 34 22 30 16

195
