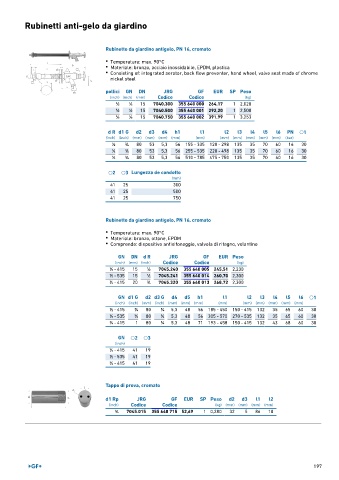

Rubinetti anti-gelo da giardino

Rubinetto da giardino antigelo, PN 16, cromato

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Consisting of: integrated aerator, back flow preventer, hand wheel, valve seat made of chrome
nickel steel
pollici GN DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 1 15 7040.300 355 640 000 264,17 1 2,020
∕2 ∕2
1 ∕2 1 ∕2 15 7040.500 355 640 001 292,20 1 2,500
1 1 15 7040.750 355 640 002 391,99 1 3,253
∕2 ∕2
d R d1 G d2 d3 d4 h1 l1 l2 l3 l4 l5 l6 PN ⎔1
(inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
1 3 80 53 5,3 56 155 ‐ 335 120 ‐ 298 135 35 70 60 16 30
∕2 ∕4
1 ∕2 3 ∕4 80 53 5,3 56 255 ‐ 535 220 ‐ 498 135 35 70 60 16 30
1 3 80 53 5,3 56 510 ‐ 785 475 ‐ 750 135 35 70 60 16 30
∕2 ∕4
⎔2 ⎔3 Lungezza de condotto
(mm)
41 25 300
41 25 500
41 25 750

Rubinetto da giardino antigelo, PN 16, cromato
• Temperatura: max. 90°C
• Materiale: bronzo, ottone, EPDM
• Comprende: dispositivo antisifonaggio, valvola di ritegno, volantino

GN DN d R JRG GF EUR Peso
(inch) (mm) (inch) Codice Codice (kg)
1 ∕2 - 415 15 1 ∕2 7045.240 355 640 005 245,51 2,230
1 ∕2 - 535 15 1 ∕2 7045.241 355 640 014 260,70 2,300
3 ∕4 - 415 20 3 ∕4 7045.320 355 640 013 268,72 2,300

GN d1 G d2 d3 G d4 d5 h1 l1 l2 l3 l4 l5 l6 ⎔1
(inch) (inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 - 415 3 ∕4 80 3 ∕4 5,3 48 56 185 - 450 150 - 415 132 35 65 60 30
1 ∕2 - 535 3 ∕4 80 3 ∕4 5,3 48 56 305 - 570 270 - 535 132 35 65 60 30
3 ∕4 - 415 1 80 3 ∕4 5,3 48 71 193 - 458 150 - 415 132 43 68 60 30

GN ⎔2 ⎔3
(inch)
1 ∕2 - 415 41 19
1 ∕2 - 535 41 19
3 ∕4 - 415 41 19

Tappo di prova, cromato

d1 Rp JRG GF EUR SP Peso d2 d3 l1 l2
(inch) Codice Codice (kg) (mm) (mm) (mm) (mm)
3 ∕4 7045.015 355 640 715 52,69 1 0,280 32 5 86 18
