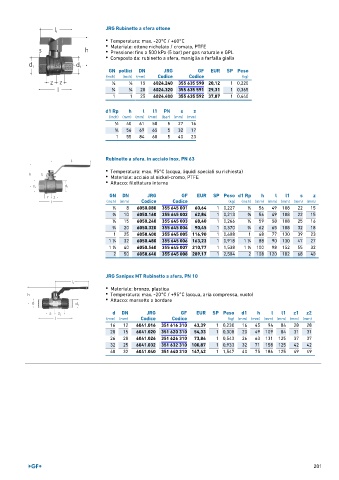

Page 201 - GEORGFISCHER - LISTINO 879 - FIDRA

JRG Rubinetto a sfera ottone
• Temperatura: max. -20°C / +60°C
• Materiale: ottone nichelato / cromato, PTFE
• Pressione: fino a 500 kPa (5 bar) per gas naturale e GPL
• Composto da: rubinetto a sfera, maniglia a farfalla gialla

GN pollici DN JRG GF EUR SP Peso
(inch) (inch) (mm) Codice Codice (kg)
1 ∕2 1 ∕2 15 6024.240 355 635 590 20,12 1 0,220
3 3 20 6024.320 355 635 591 29,31 1 0,365
∕4 ∕4
1 1 25 6024.400 355 635 592 37,87 1 0,640

d1 Rp h l l1 PN s z
(inch) (mm) (mm) (mm) (bar) (mm) (mm)
1 ∕2 40 61 50 5 27 16
3 56 69 65 5 32 17
∕4
1 55 84 68 5 40 23

Rubinetto a sfera, in acciaio inox, PN 63

• Temperatura: max. 95°C (acqua, liquidi speciali su richiesta)
• Materiale: acciaio al nickel-cromo, PTFE
• Attacco: filettatura interna

GN DN JRG GF EUR SP Peso d1 Rp h l l1 s z
(inch) (mm) Codice Codice (kg) (inch) (mm) (mm) (mm) (mm) (mm)
1 ∕4 8 6050.080 355 645 001 60,64 1 0,227 1 ∕4 56 49 108 22 15
3 10 6050.160 355 645 002 62,84 1 0,213 3 56 49 108 22 15
∕8 ∕8
1 ∕2 15 6050.240 355 645 003 68,40 1 0,266 1 ∕2 59 58 108 25 16
3 20 6050.320 355 645 004 90,45 1 0,370 3 62 65 108 32 18
∕4 ∕4
1 25 6050.400 355 645 005 116,90 1 0,608 1 68 77 130 39 23
1 32 6050.480 355 645 006 163,23 1 0,918 1 88 90 130 47 27
1 ∕4 1 ∕4
1
1
1 ∕2 40 6050.560 355 645 007 210,77 1 1,538 1 ∕2 100 98 152 55 32
2 50 6050.640 355 645 008 289,17 1 2,504 2 108 120 182 68 40

JRG Sanipex MT Rubinetto a sfera, PN 10

• Materiale: bronzo, plastica
• Temperatura: max. -20°C / +95°C (acqua, aria compressa, vuoto)
• Attacco: morsetto a bordare

d DN JRG GF EUR SP Peso d1 h l l1 z1 z2
(mm) (mm) Codice Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 12 6041.016 351 616 310 43,39 1 0,230 16 45 94 84 28 28
20 15 6041.020 351 620 310 54,33 1 0,308 20 49 109 84 31 31
26 20 6041.026 351 626 310 73,84 1 0,543 26 63 131 125 37 37
32 25 6041.032 351 632 310 100,87 1 0,933 32 71 158 125 42 42
40 32 6041.040 351 640 310 147,42 1 1,547 40 75 186 125 49 49

201
