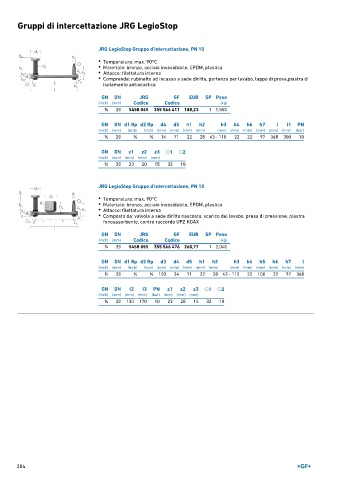

Gruppi di intercettazione JRG LegioStop

JRG LegioStop Gruppo d'intercettazione, PN 10

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna
• Comprende: rubinetto ad incasso a sede diritta, partenza per lavabo, tappo di prova,piastra di
isolamento antiacustica

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
3 20 5458.045 355 566 411 188,23 1 1,550
∕4
GN DN d1 Rp d2 Rp d4 d5 h1 h2 h3 h4 h6 h7 l l1 PN
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (bar)
3 20 3 1 34 71 22 28 43 ‐ 110 22 22 97 368 300 10
∕4 ∕4 ∕2
GN DN z1 z2 z3 ⎔1 ⎔2
(inch) (mm) (mm) (mm) (mm)
3 20 23 20 15 32 10
∕4

JRG LegioStop Gruppo d'intercettazione, PN 10

• Temperatura: max. 90°C
• Materiale: bronzo, acciaio inossidabile, EPDM, plastica
• Attacco: filettatura interna
• Composto da: valvola a sede diritta nascosta, scarico del lavabo, presa di pressione, piastra
fonoassorbente, contro raccordo UPZ KOAX

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
3 ∕4 20 5458.055 355 566 476 260,77 1 2,040

GN DN d1 Rp d2 Rp d3 d4 d5 h1 h2 h3 h4 h5 h6 h7 l
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
3 ∕4 20 3 ∕4 1 ∕2 103 34 71 22 28 43 ‐ 110 22 100 22 97 368

GN DN l2 l3 PN z1 z2 z3 ⎔1 ⎔2
(inch) (mm) (mm) (mm) (bar) (mm) (mm) (mm)
3
∕4 20 130 170 10 23 20 15 32 10
