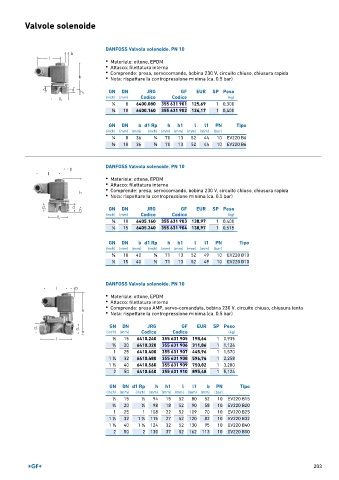

Page 203 - GEORGFISCHER - LISTINO 879 - FIDRA

Valvole solenoide

DANFOSS Valvola solenoide, PN 10

• Materiale: ottone, EPDM
• Attacco: filettatura interna
• Comprende: presa, servocomando, bobina 230 V, circuito chiuso, chiusura rapida
• Nota: rispettare la contropressione minima (ca. 0.5 bar)

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 8 6400.080 355 631 901 125,69 1 0,300
∕4
3 ∕8 10 6400.160 355 631 902 126,17 1 0,400

GN DN b d1 Rp h h1 l l1 PN Tipo
(inch) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (bar)
1 ∕4 8 36 1 ∕4 70 13 52 44 10 EV220 B6
3 10 36 3 70 13 52 44 10 EV220 B6
∕8 ∕8

DANFOSS Valvola solenoide, PN 10

• Materiale: ottone, EPDM
• Attacco: filettatura interna
• Comprende: presa, servocomando, bobina 230 V, circuito chiuso, chiusura rapida
• Nota: rispettare la contropressione minima (ca. 0.5 bar)

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
3 10 6405.160 355 631 903 138,97 1 0,400
∕8
1 ∕2 15 6405.240 355 631 904 138,97 1 0,515
GN DN b d1 Rp h h1 l l1 PN Tipo
(inch) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (bar)
3 10 40 3 71 13 52 49 10 EV220 B10
∕8 ∕8
1 15 40 1 71 13 52 49 10 EV220 B10
∕2 ∕2

DANFOSS Valvola solenoide, PN 10
• Materiale: ottone, EPDM
• Attacco: filettatura interna
• Comprende: presa AMP, servo-comandata, bobina 230 V, circuito chiuso, chiusura lenta
• Nota: rispettare la contropressione minima (ca. 0.5 bar)

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 15 6410.240 355 631 905 198,64 1 0,935
3 20 6410.320 355 631 906 311,86 1 1,124
∕4
1 25 6410.400 355 631 907 445,96 1 1,570
1 32 6410.480 355 631 908 596,74 1 2,258
1 ∕4
1 40 6410.560 355 631 909 750,02 1 3,200
1 ∕2
2 50 6410.640 355 631 910 895,48 1 5,124
GN DN d1 Rp h h1 l l1 b PN Tipo
(inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (bar)
1 15 1 94 15 52 80 52 10 EV220 B15
∕2 ∕2
3 ∕4 20 3 ∕4 98 18 52 90 58 10 EV220 B20
1 25 1 108 22 52 109 70 10 EV220 B25
1 32 1 115 27 52 120 82 10 EV220 B32
1 ∕4 1 ∕4
1 1
1 ∕2 40 1 ∕2 124 32 52 130 95 10 EV220 B40
2 50 2 130 37 52 162 113 10 EV220 B50

203
