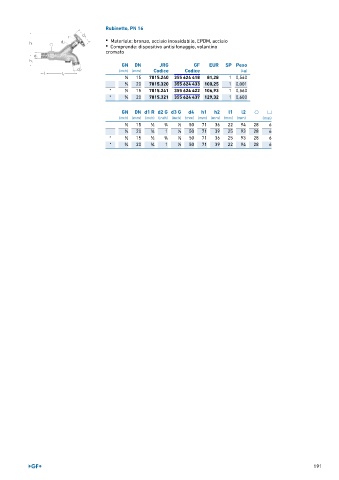

P. 191
Rubinetto, PN 16
• Materiale: bronzo, acciaio inossidabile, EPDM, acciaio
• Comprende: dispositivo antisifonaggio, volantino
cromato
GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 15 7015.240 355 624 418 81,28 1 0,560
3 20 7015.320 355 624 433 100,25 1 0,001
∕4
* 1 ∕2 15 7015.241 355 624 422 106,93 1 0,560
* 3 ∕4 20 7015.321 355 624 437 129,32 1 0,600
GN DN d1 R d2 G d3 G d4 h1 h2 l1 l2 ⎔ □
(inch) (mm) (inch) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 15 1 ∕2 3 ∕4 1 ∕2 50 71 36 22 94 28 6
3 20 3 1 1 50 71 39 25 93 28 6
∕4 ∕4 ∕2
* 1 ∕2 15 1 ∕2 3 ∕4 1 ∕2 50 71 36 25 93 28 6
* 3 ∕4 20 3 ∕4 1 1 ∕2 50 71 39 22 94 28 6
191
