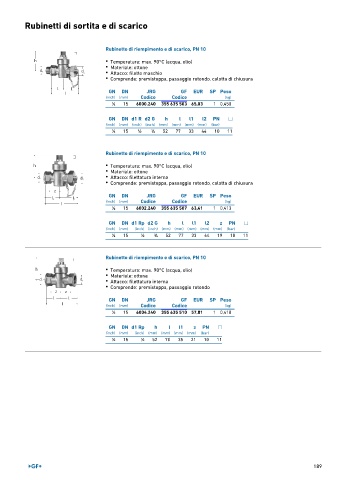

Page 189 - GEORGFISCHER - LISTINO 879 - FIDRA

Rubinetti di sortita e di scarico

Rubinetto di riempimento e di scarico, PN 10

• Temperatura: max. 90°C (acqua, olio)
• Materiale: ottone
• Attacco: filetto maschio
• Comprende: premistoppa, passaggio rotondo, calotta di chiusura

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 6000.240 355 635 503 65,03 1 0,450
∕2
GN DN d1 R d2 G h l l1 l2 PN □
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (bar)
1 15 1 3 52 77 33 44 10 11
∕2 ∕2 ∕4

Rubinetto di riempimento e di scarico, PN 10

• Temperatura: max. 90°C (acqua, olio)
• Materiale: ottone
• Attacco: filettatura interna
• Comprende: premistoppa, passaggio rotondo, calotta di chiusura

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 15 6002.240 355 635 507 63,41 1 0,413
∕2
GN DN d1 Rp d2 G h l l1 l2 z PN □
(inch) (mm) (inch) (inch) (mm) (mm) (mm) (mm) (mm) (bar)
1 ∕2 15 1 ∕2 3 ∕4 52 77 33 44 19 10 11

Rubinetto di riempimento e di scarico, PN 10
• Temperatura: max. 90°C (acqua, olio)
• Materiale: ottone
• Attacco: filettatura interna
• Comprende: premistoppa, passaggio rotondo

GN DN JRG GF EUR SP Peso
(inch) (mm) Codice Codice (kg)
1 ∕2 15 6004.240 355 635 510 57,81 1 0,418

GN DN d1 Rp h l l1 z PN □
(inch) (mm) (inch) (mm) (mm) (mm) (mm) (bar)
1 1
∕2 15 ∕2 52 70 35 21 10 11

189
