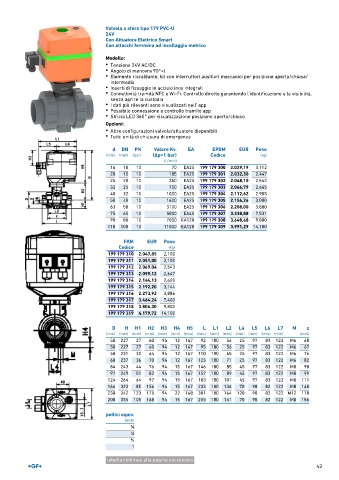

Page 45 - GEORGFISCHER - LISTINO 877 - FIDRA

Valvola a sfera tipo 179 PVC-U
24V
Con Attuatore Elettrico Smart
Con attacchi femmina ad incollaggio metrico

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati
• Connettività tramità NFC e Wi-Fi. Controllo diretto garantendo l'identificazione e la visibilità,
senza aprire la custodia
• I dati più rilevanti sono visualizzati nell' app
• Possibile connessione e controllo tramite app
• Stricia LED 360° per visualizzazione posizione aperto/chiuso

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Tutti: unità di chiusura di emergenza

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 EA25 199 179 300 2.029,19 3,112
20 15 10 185 EA25 199 179 301 2.032,30 2,447
25 20 10 350 EA25 199 179 302 2.048,10 2,542
32 25 10 700 EA25 199 179 303 2.066,79 2,645
40 32 10 1000 EA25 199 179 304 2.112,62 2,905
50 40 10 1600 EA25 199 179 305 2.156,26 3,000
63 50 10 3100 EA25 199 179 306 2.208,00 3,880
75 65 10 5000 EA45 199 179 307 3.338,88 7,531
90 80 10 7000 EA120 199 179 308 3.648,68 9,800
110 100 10 11000 EA120 199 179 309 3.991,29 14,100

FKM EUR Peso
Codice (kg)
199 179 310 2.047,85 2,100
199 179 311 2.051,00 2,100
199 179 312 2.069,04 2,543
199 179 313 2.099,12 2,647
199 179 314 2.144,13 2,600
199 179 315 2.192,20 3,144
199 179 316 2.273,92 3,886
199 179 317 3.464,24 7,400
199 179 318 3.806,30 9,800
199 179 319 4.179,72 14,100

D H H1 H2 H3 H4 H5 L L1 L2 L4 L5 L6 L7 M z
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 227 27 60 94 12 167 92 180 56 25 97 83 122 M6 68
50 227 27 60 94 12 167 95 180 56 25 97 83 122 M6 67
58 231 30 64 94 12 167 110 180 65 25 97 83 122 M6 76
68 237 36 70 94 12 167 123 180 71 25 97 83 122 M6 82
84 243 44 76 94 15 167 146 180 85 45 97 83 122 M8 98
97 249 51 82 94 15 167 157 180 89 45 97 83 122 M8 99
124 264 64 97 94 15 167 183 180 101 45 97 83 122 M8 111
166 323 85 156 94 15 167 233 180 136 70 98 82 122 M8 148
238 342 123 175 94 22 168 301 180 164 120 98 82 122 M12 178
200 335 105 168 94 15 167 255 180 141 70 98 82 122 M8 156

pollici equiv.
(inch)
3 ∕8
1
∕2
3 ∕4
1

tabella continua alla pagina successiva
