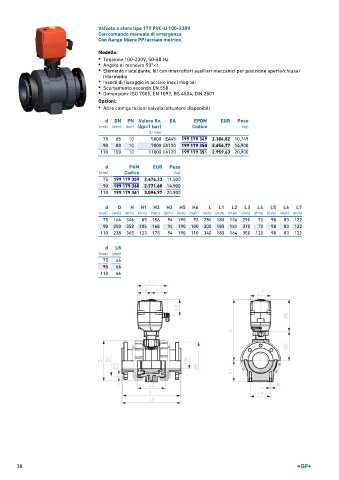

Valvola a sfera tipo 179 PVC-U 100-230V
Con comando manuale di emergenza
Con flange libere PP/acciaio metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

Opzioni:
• Altre configurazioni valvola/attuatore disponibili

d DN PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 10 5000 EA45 199 179 349 2.384,82 10,749
90 80 10 7000 EA120 199 179 350 2.656,77 14,900
110 100 10 11000 EA120 199 179 351 2.959,63 20,900

d FKM EUR Peso
(mm) Codice (kg)
75 199 179 359 2.476,23 11,500
90 199 179 360 2.771,68 14,900
110 199 179 361 3.096,97 20,900

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 166 346 85 156 94 190 93 284 180 136 290 70 98 83 122
90 200 358 105 168 94 190 100 300 180 141 310 70 98 83 122
110 238 365 123 175 94 190 110 340 180 164 350 120 98 83 122

d L8
(mm) (mm)
75 66
90 66
110 66
